3D Studio (와이드 멀티 스크린) 구축
LED 전광판 및 고해상도 멀티 프로젝터를 활용한 24m 광폭 스크린을 구축하여 영화, 드라마, 광고 CF, 유튜브 촬영에 필요한 제작 및 대여를 목적으로 한 스튜디오 이다.
최초의 의뢰가 왔을 때 다음과 같은 조건이 있었다.
- 최장 길이의 전면 굴곡형 스크린을 절단 및 이음면이 없이 단일 스크린으로 제작
- 오피스와 수면실
- 분장실, 화장실
- 영상 제작용 스크린 골프 타석
- 이동형 편집, 연출 데스크
- 미지로 연결되는 감성의 출입구
매우 어렵고 난이도가 높은 주문이 들어왔다.
의뢰자는 3D 영상 제작 및 골프 유투버로 활동 중인 유명이다.
낮은 조도의 실내 공간이라는 특수성과 유니크한 디자인과 색감을 선호했다.
천정에 설치될 특수조명 및 10대의 엣징 (여러 대를 연결하여 대형 화면을 구성) 빔프로젝터를 설치할 그리드를 원형과 사각형으로 디자인하여 철재를 밴딩으로 제작하고 연결하기로 했다. 색상을 매트블랙
실내 베이스 컬러는 그레이 80% 를 사용하기로 했다.
백스테이지에 화장실과 분장실, 스토리지를 설치하여 공간을 확보하였다.
백스테이지 출입문은 스크린 속에 감춰진 #히든슬라이딩도어 를 설치 하였으며 호라이즌 조명과 분장실 조명을 함께 사용할 수 있게 했다.
스크린 골프 파트는 메인 스크린을 연결하여 따로 또 같이 이원화 할 수 있게 했다.
메인 출입구는 굴곡의 터널로 제작하고 후면에 오피스와 수면실을 이층으로 설계 및 설치 하였다.
높이 약 4미터, 길이 약 24미터의 광폭 스크린을 설치하기 위해 벽부 기본 틀을 건축물의 안전성을 고려하여 각재 (목재)가 아닌 금속 철재를 사용하여 수평과 수직의 틀어짐 없는 (수축, 팽창) 구조를 설계하여 시공 하였다.

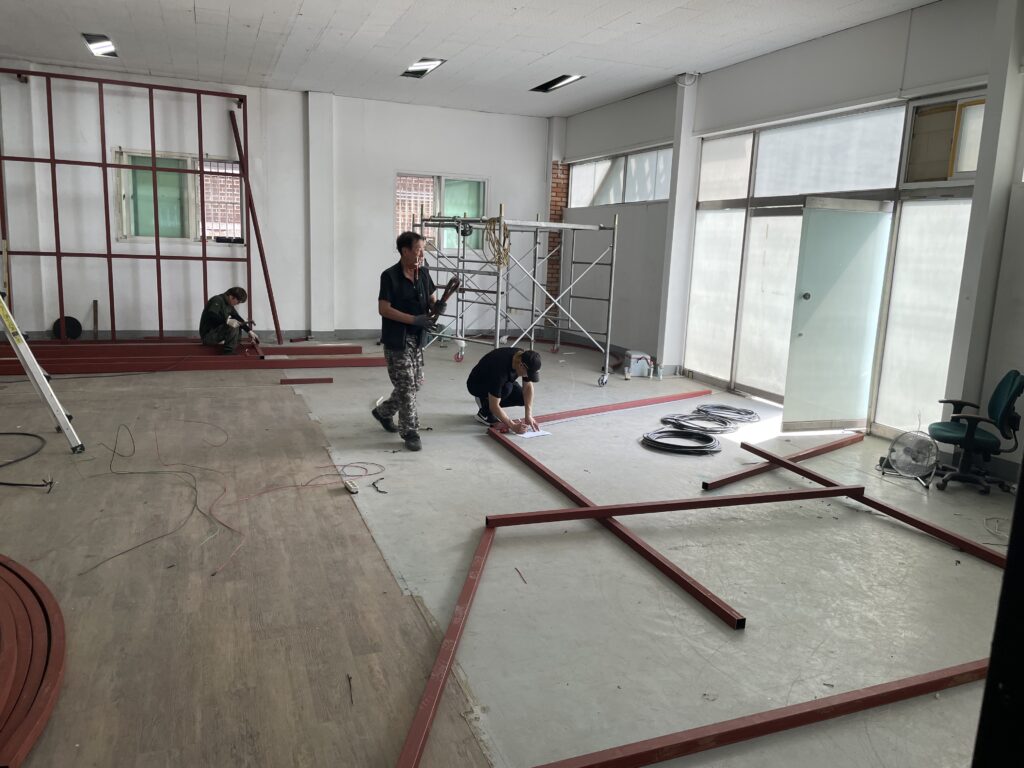

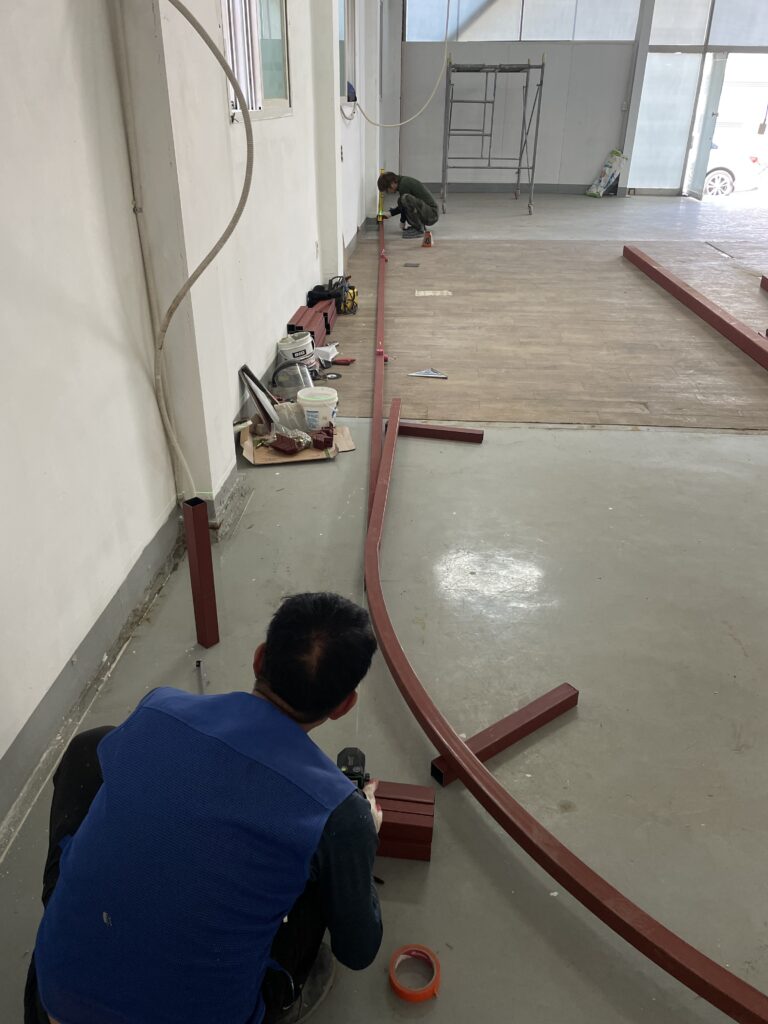

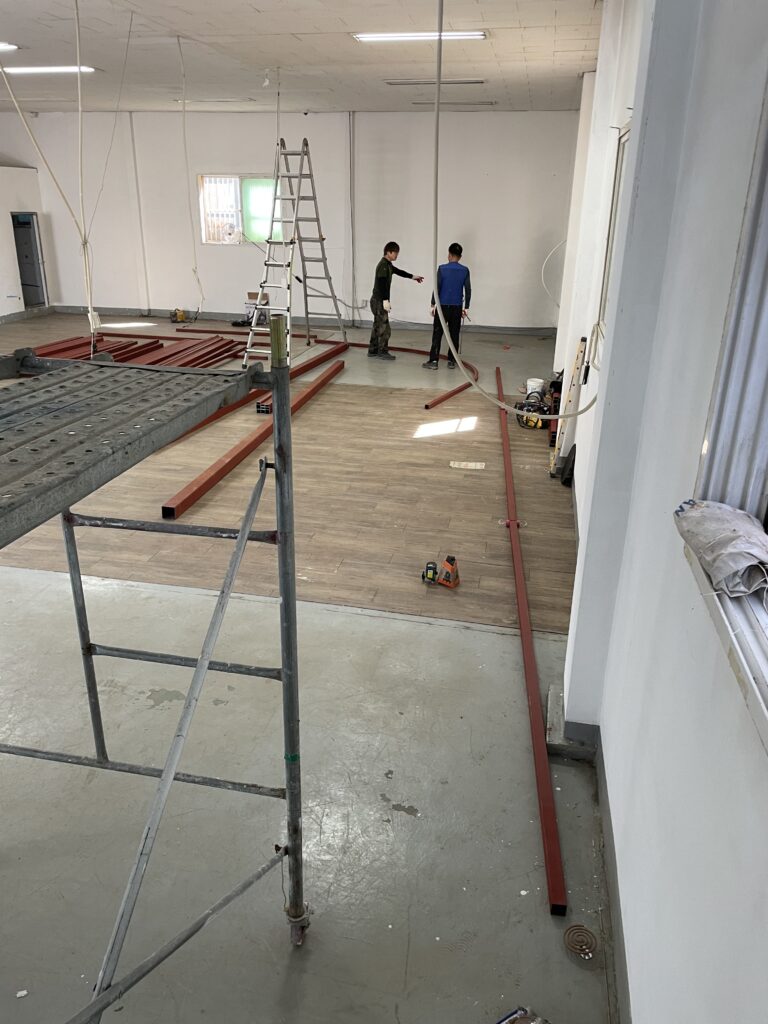

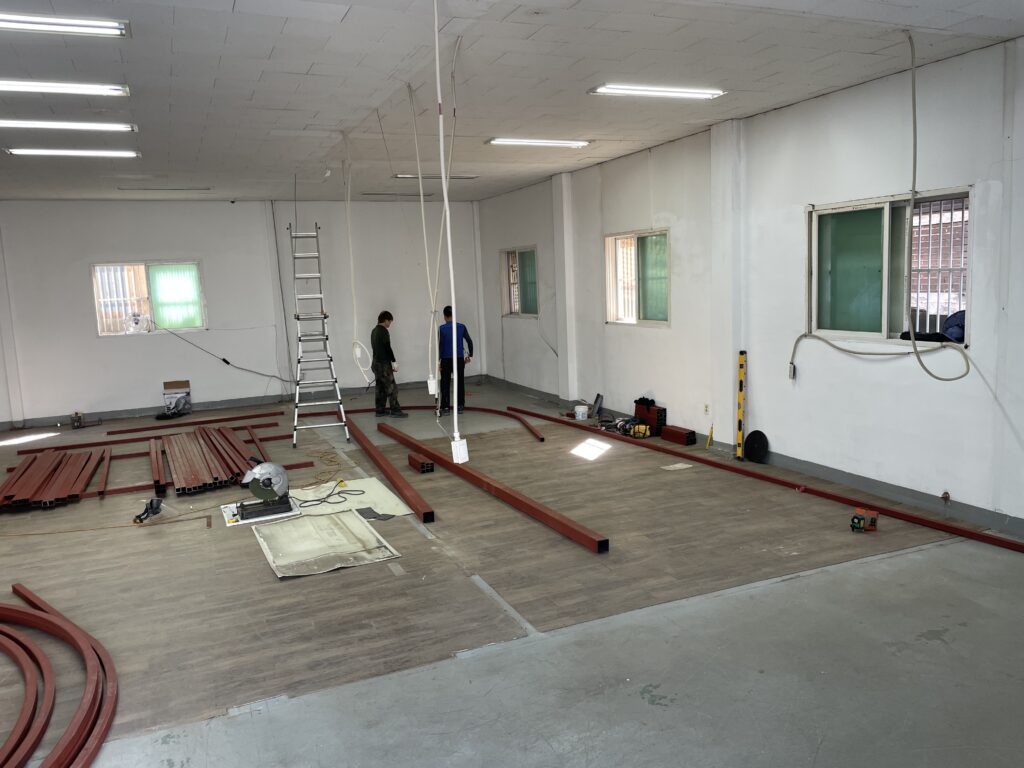

구조 (수평잡기)
굴곡이 많은 바닥에 플로링의 무게와 진동을 고려하여 벽과 분리하기로 하고 각철재를 이용하여 수평 작업을 진행하였다.

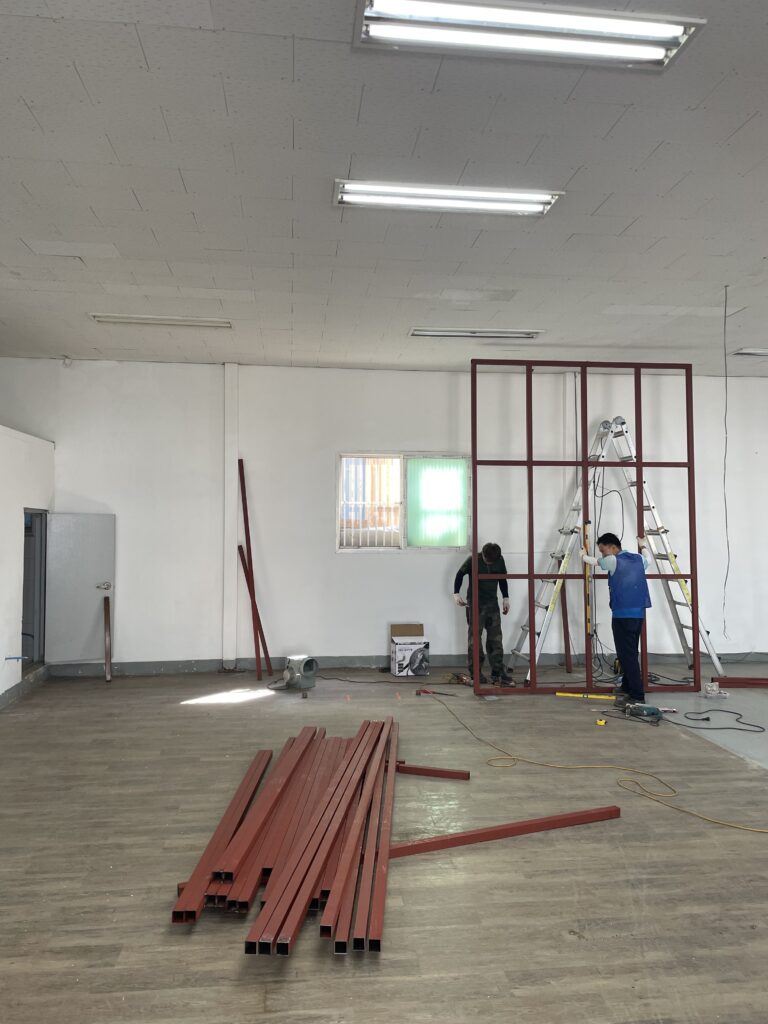

벽면 각철 고정을 위한 앙카 드릴 작업
벽면이 스크린 구조물 설치를 위해 드릴링과 앙카 작업 중

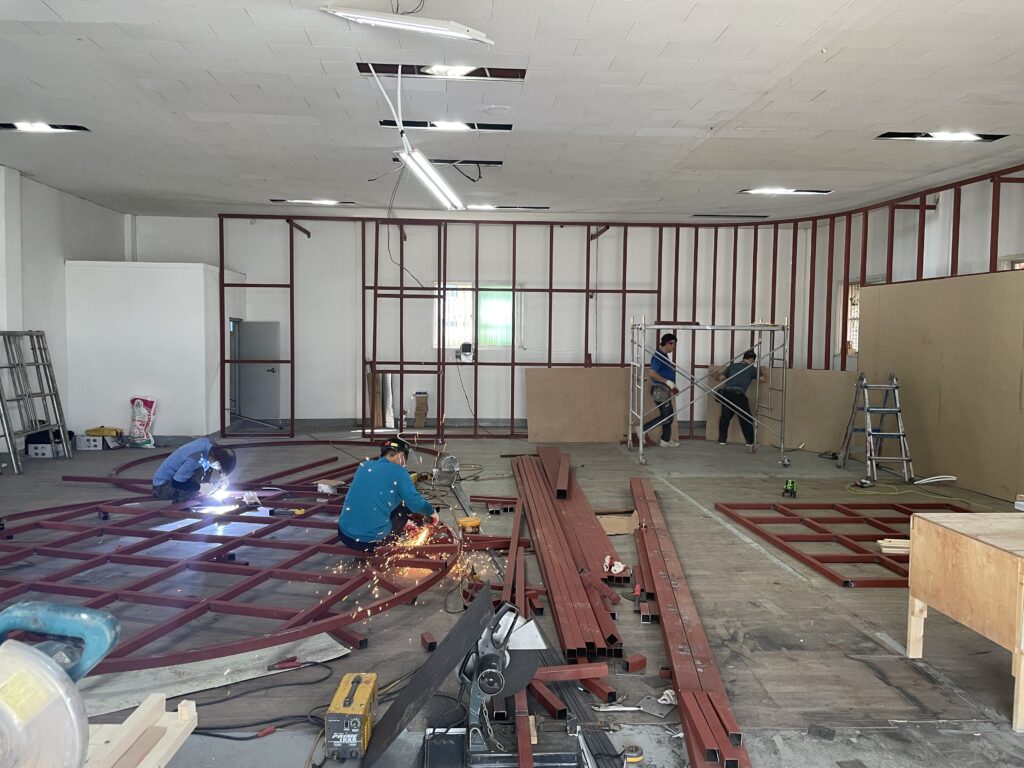

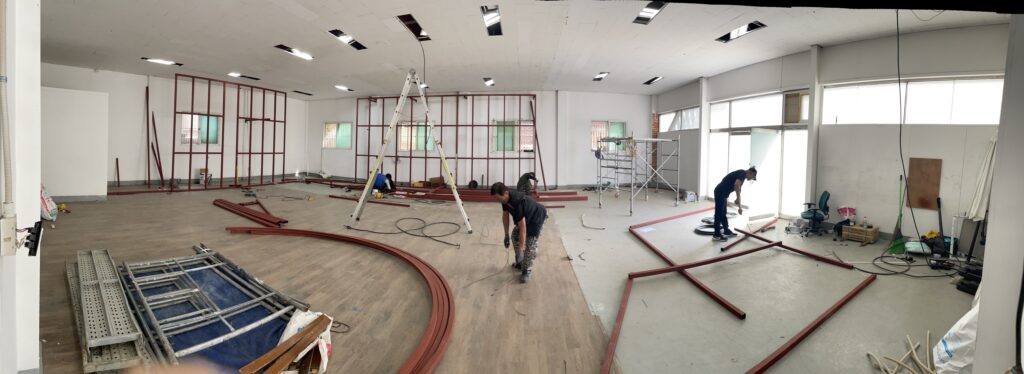

벽면 각철 설치를 위한 용접 및 고정 작업
벽면 구조물 설치를 위해 레이져 컷팅해온 각철로 용접하여 구조물을 설치 중

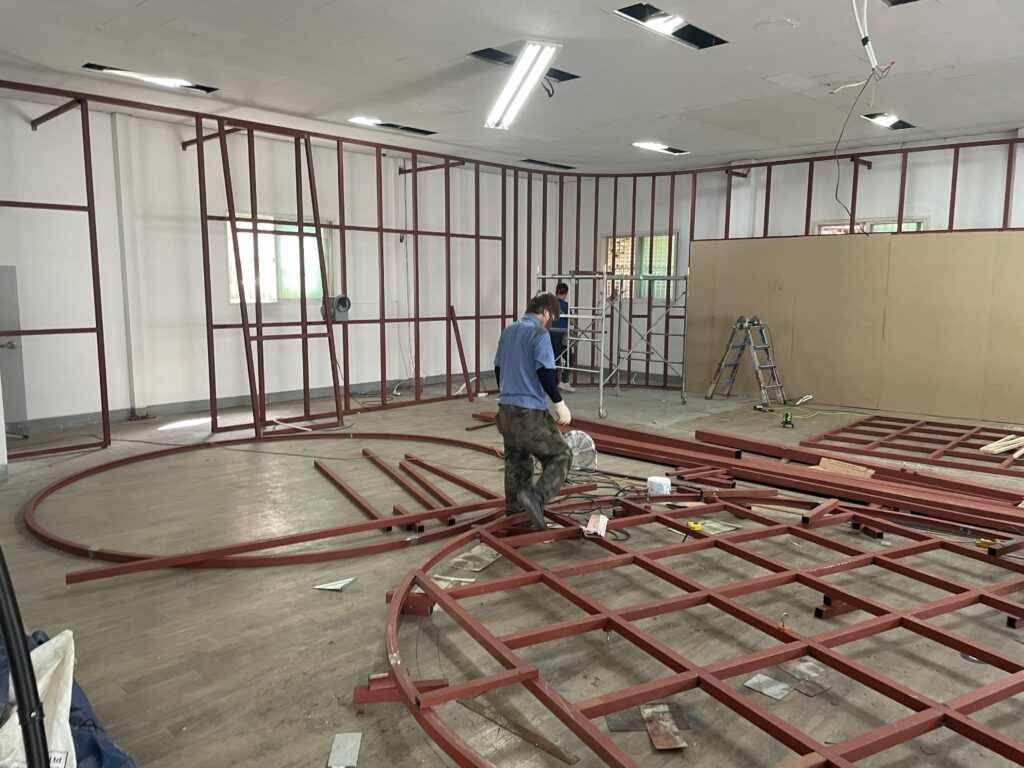

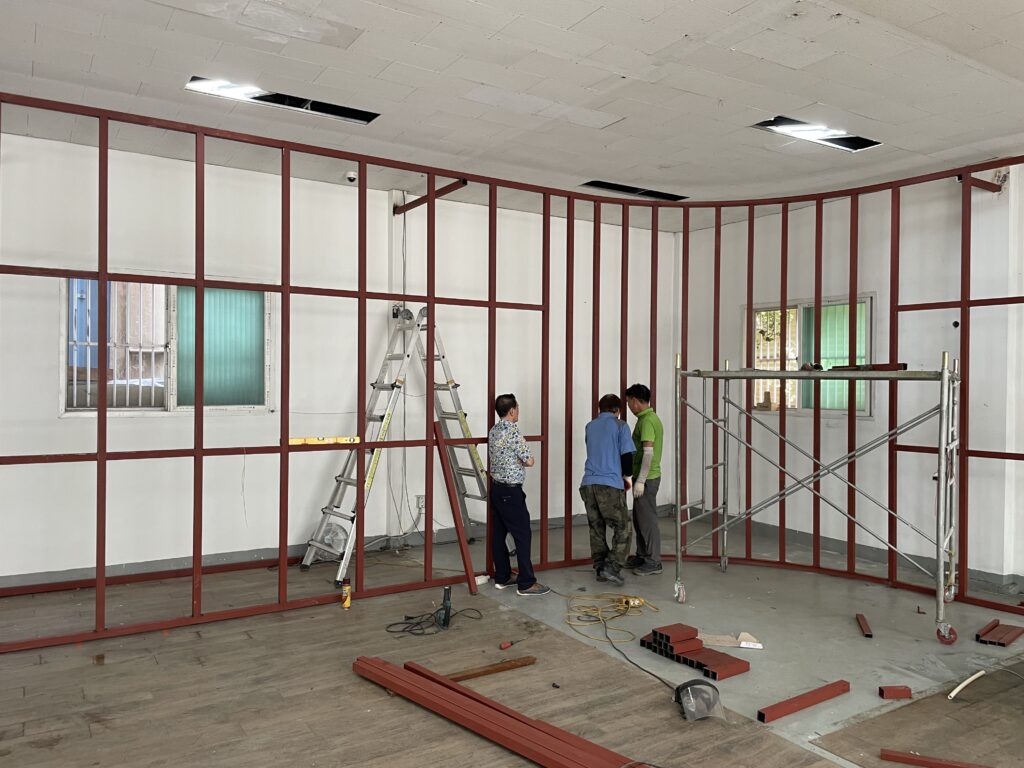

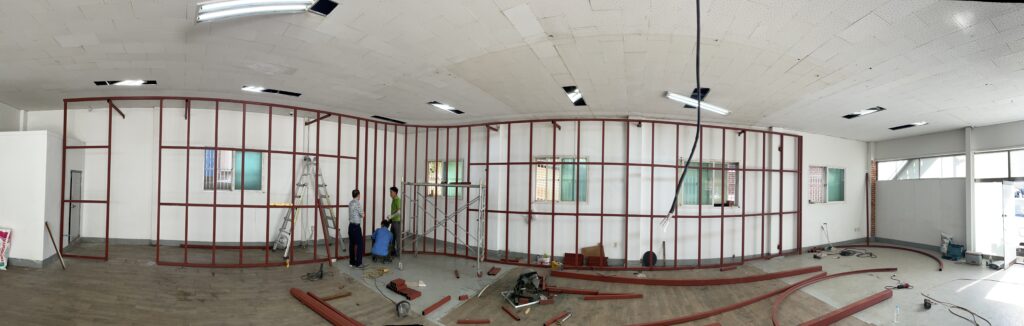

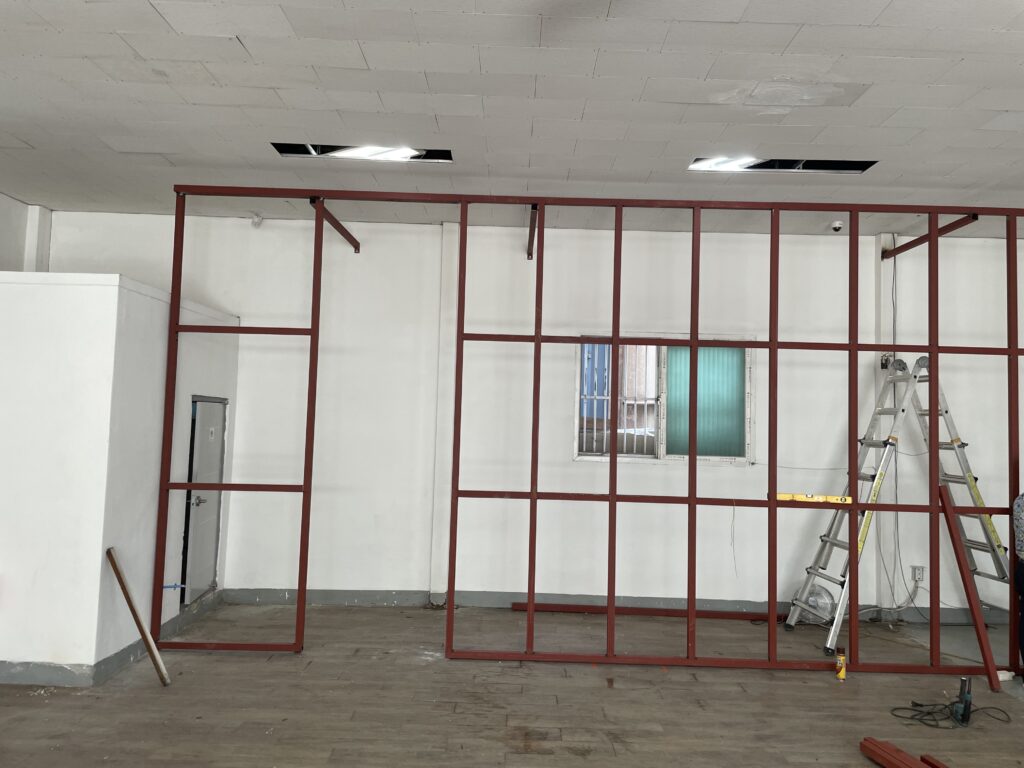

벽면 각철 연결하기
우측 긴면의 벽체와 센터의 굴곡면 그리고 좌측의 백스테이지 출입 숨김 슬라이딩 도어 골격 설치 중

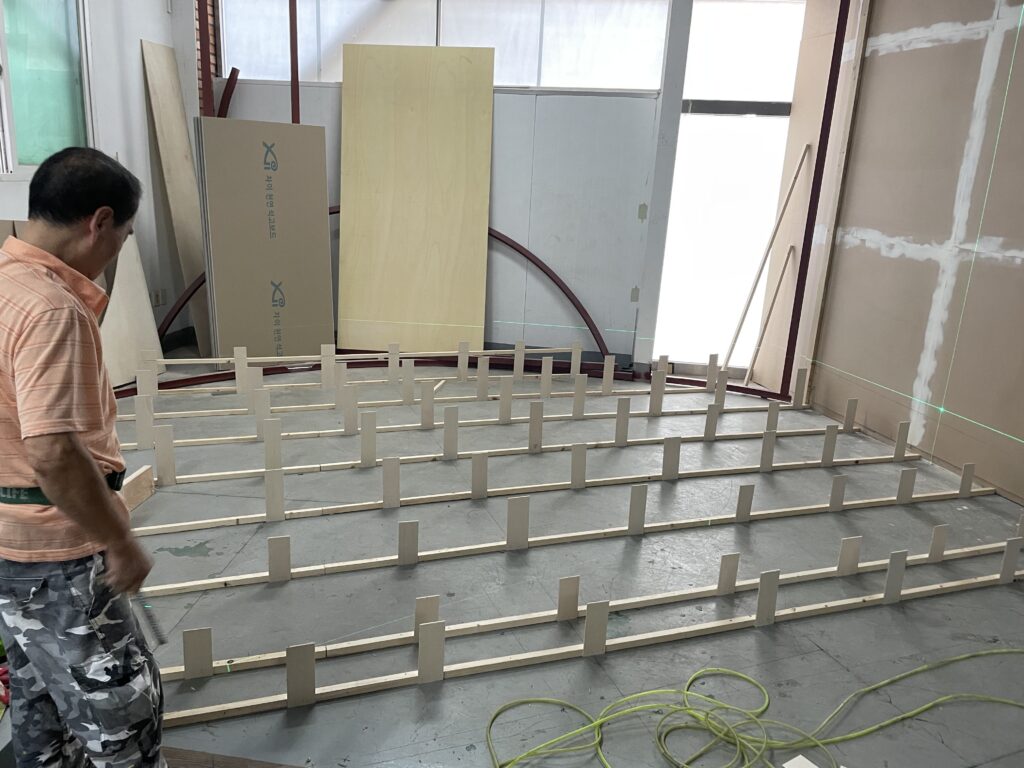

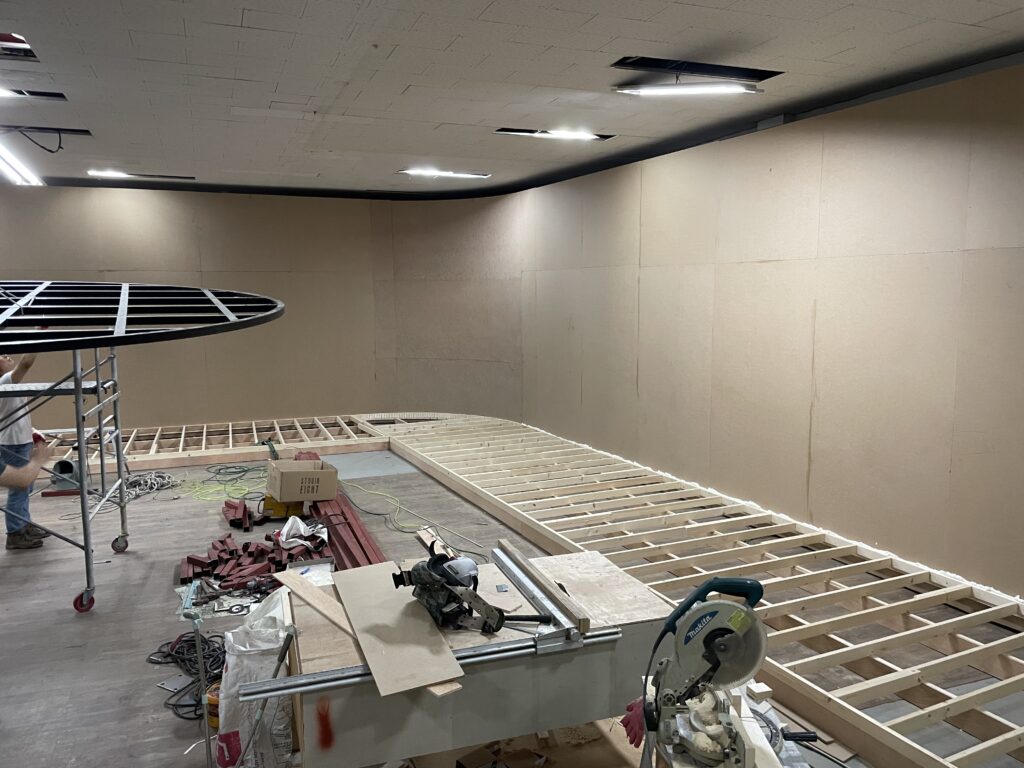

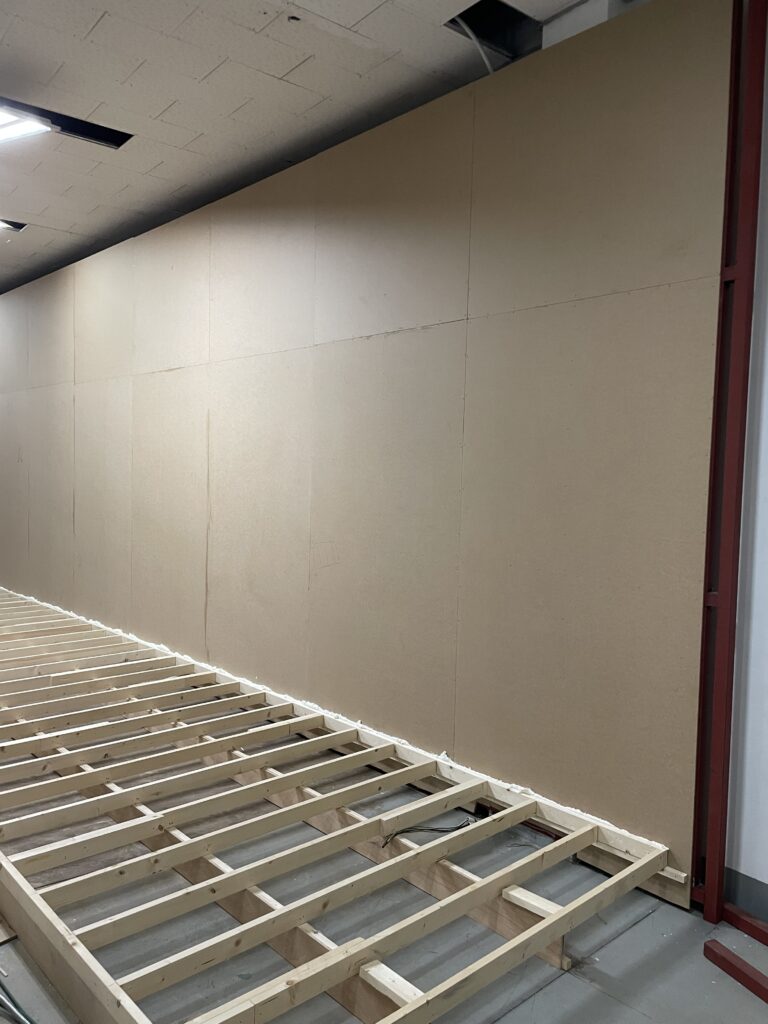

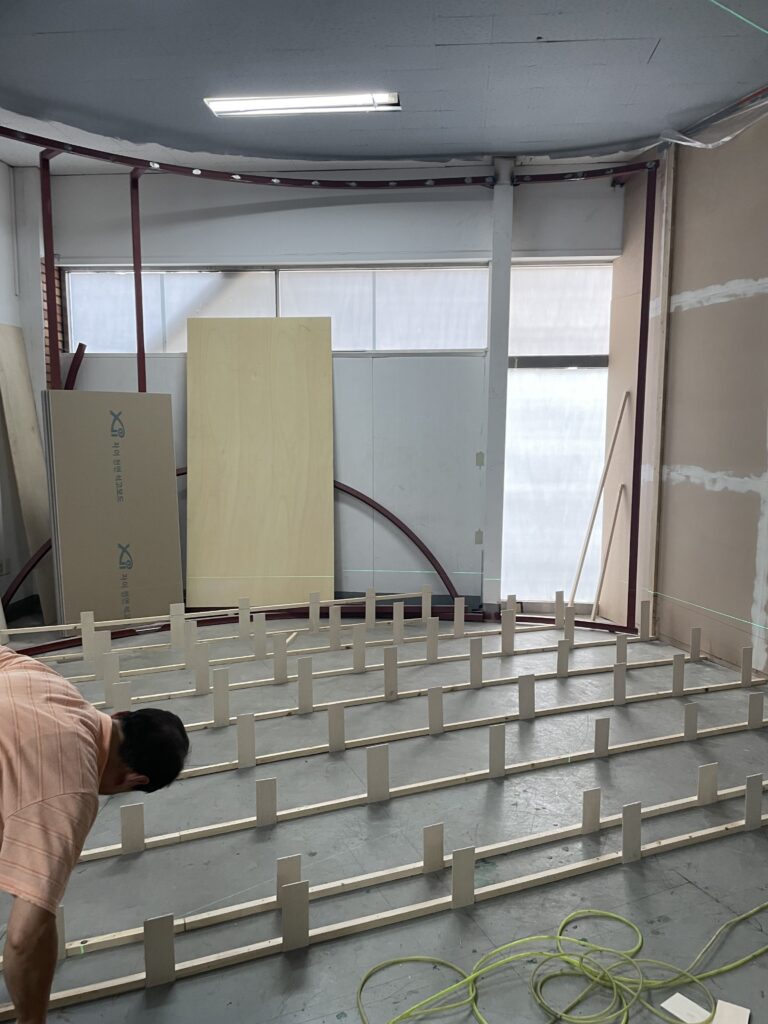

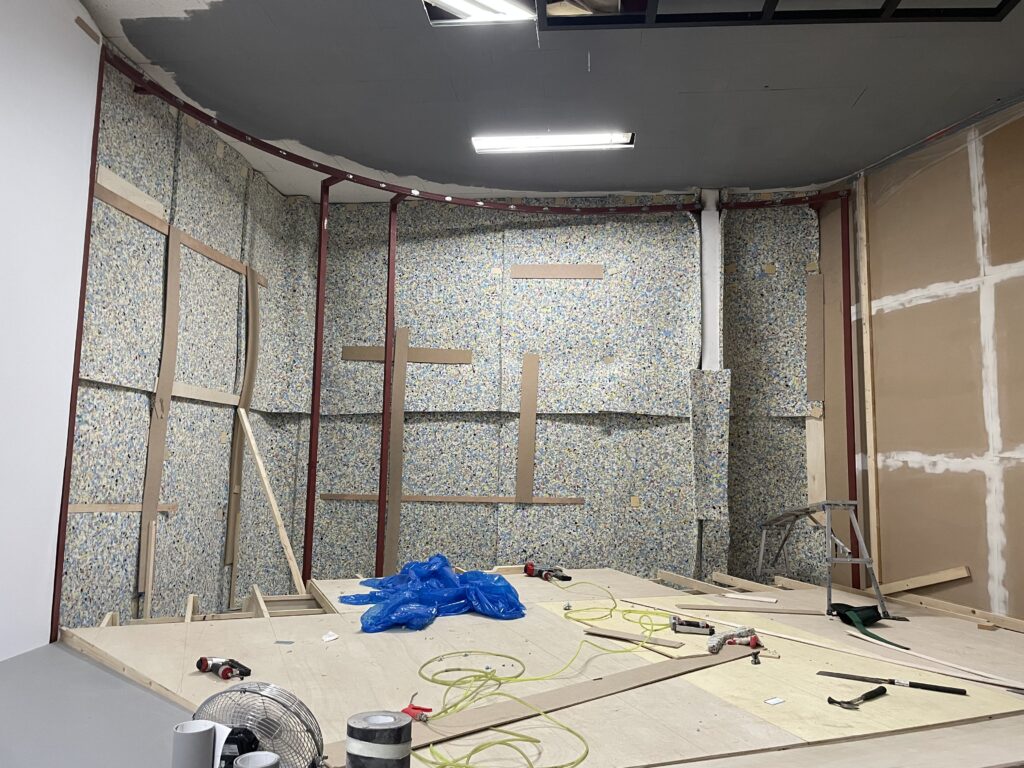

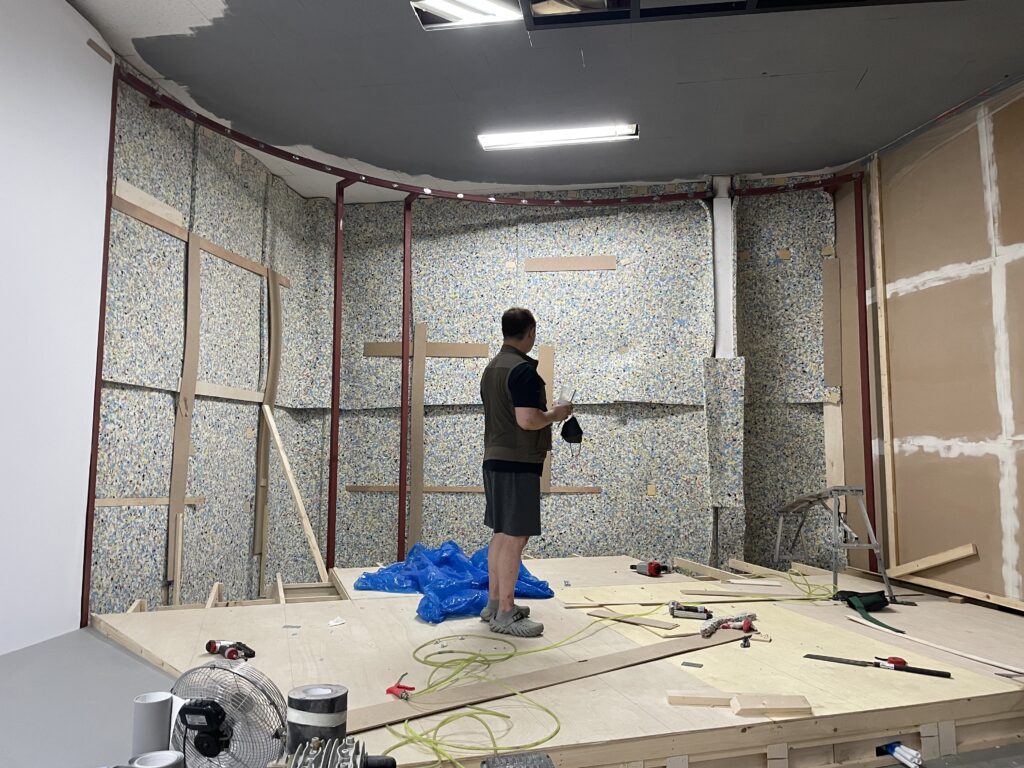

바닥 목재틀 작업
바닥에 목재를 사용한 골격을 설치 중

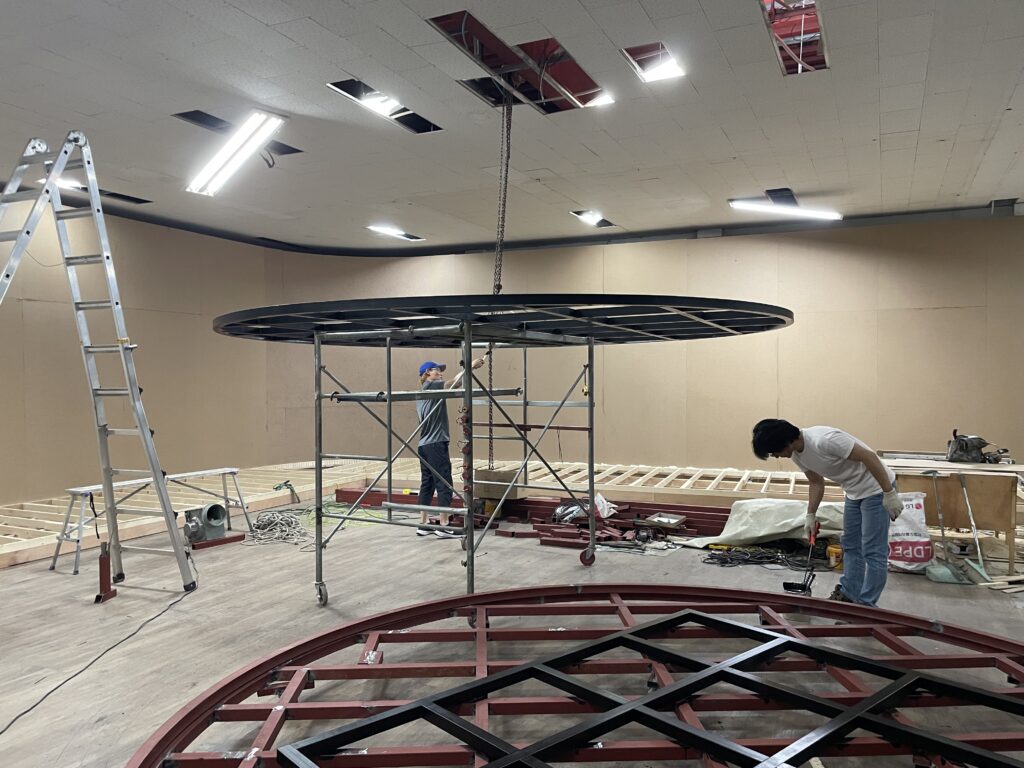

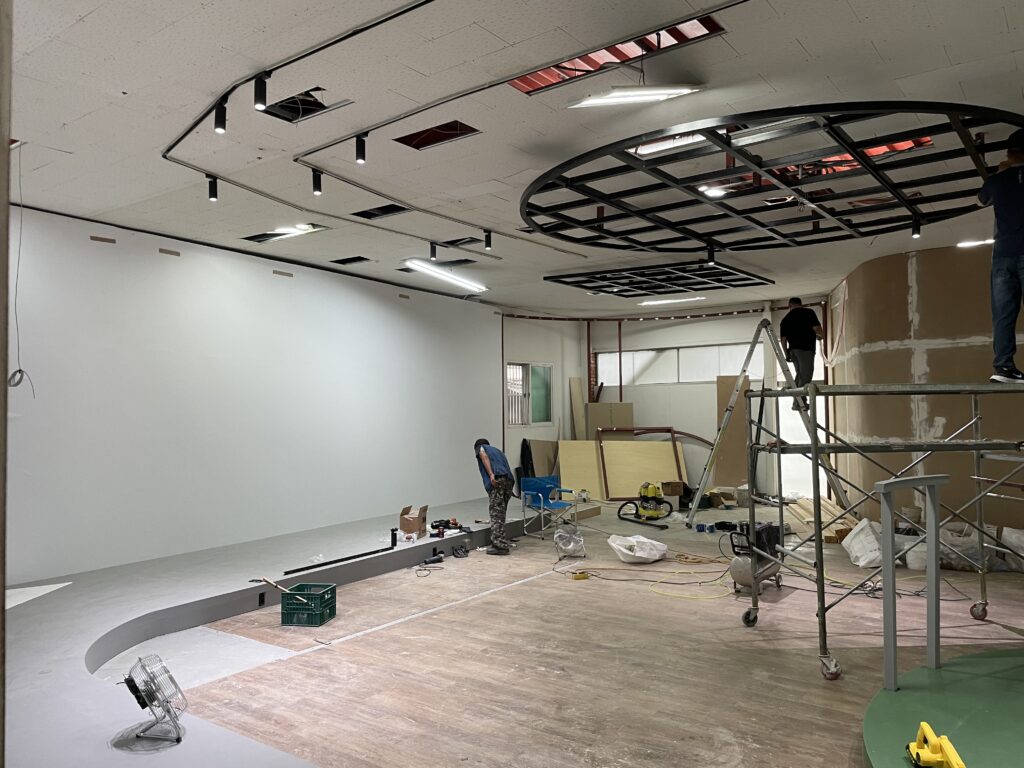

특수 조명 및 멀티 빔프로젝터를 설치하기 위한 그리드 작업
디자인감을 주기 위해 원형으로 그리드를 설계하였다.

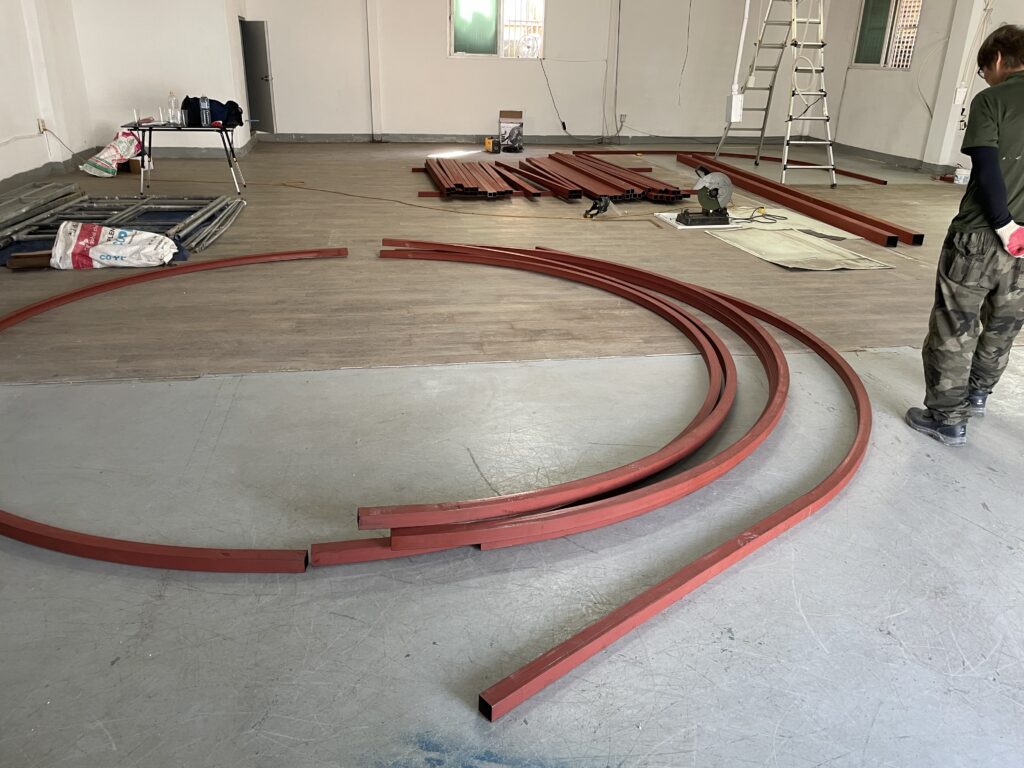

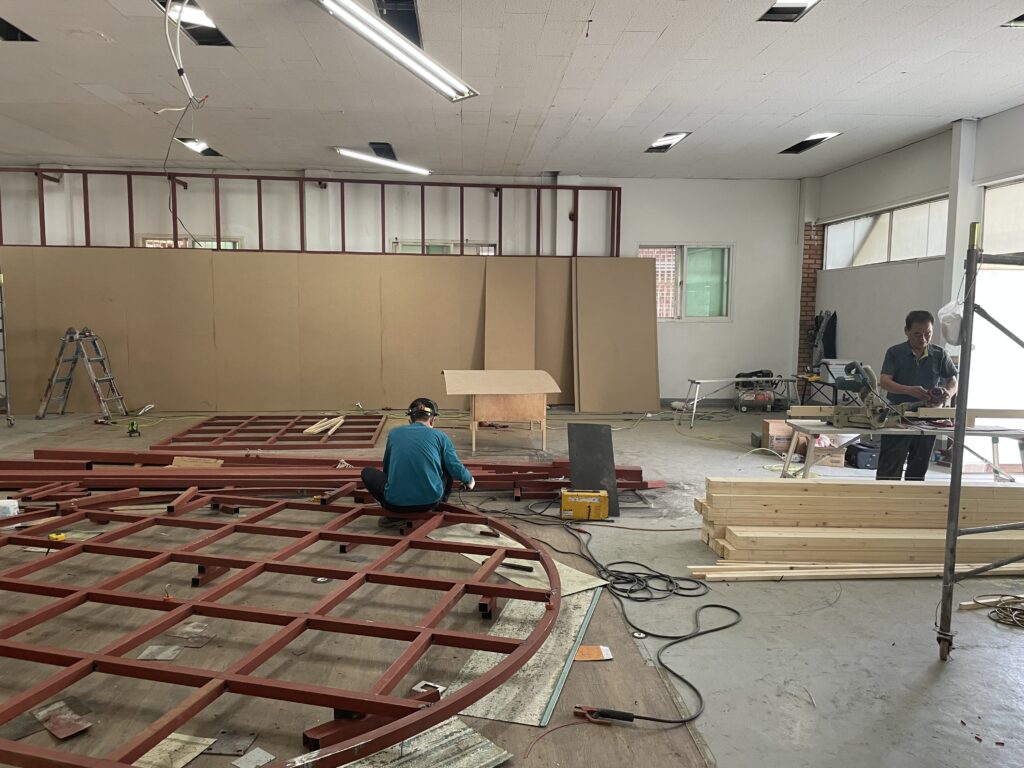

현장의 소음 발생과 정확한 컷팅을 위해 레이져 컷팅 및 원형 밴딩 작업을 마친 자재를 연결하여 원형을 제작했다.

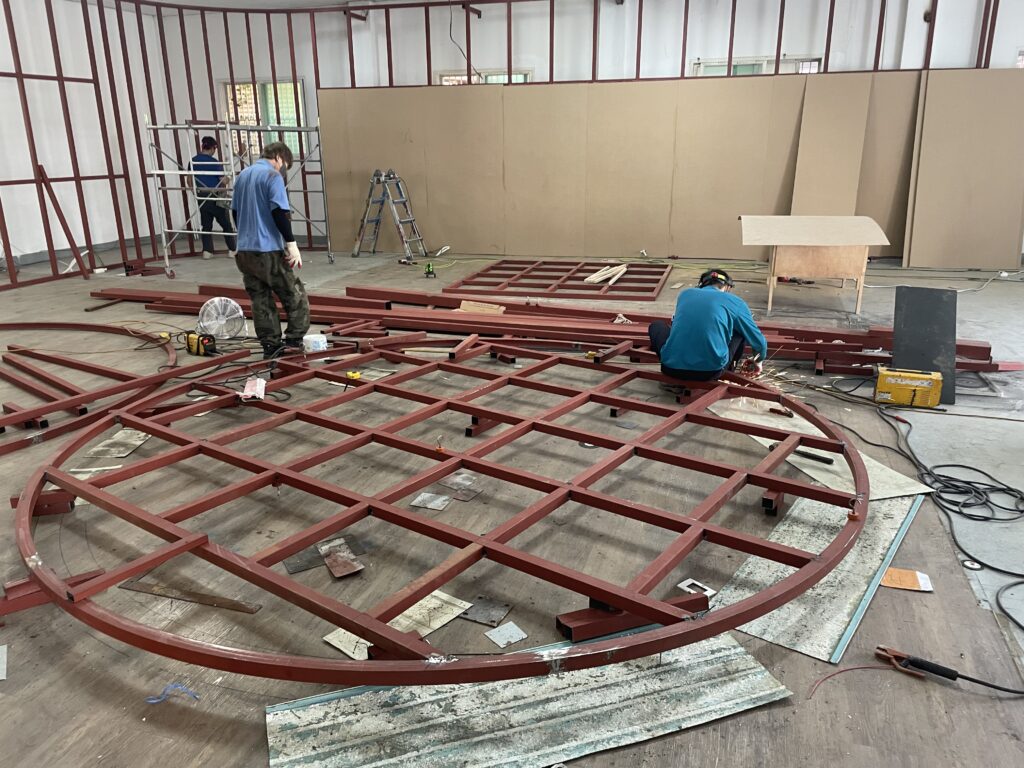

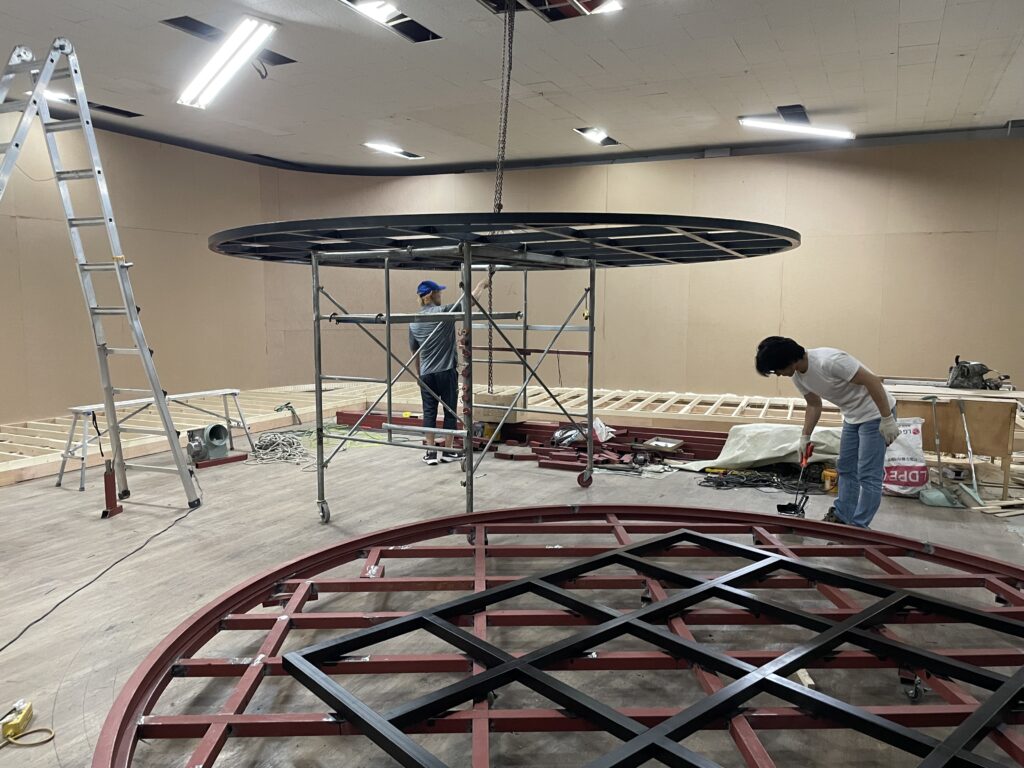

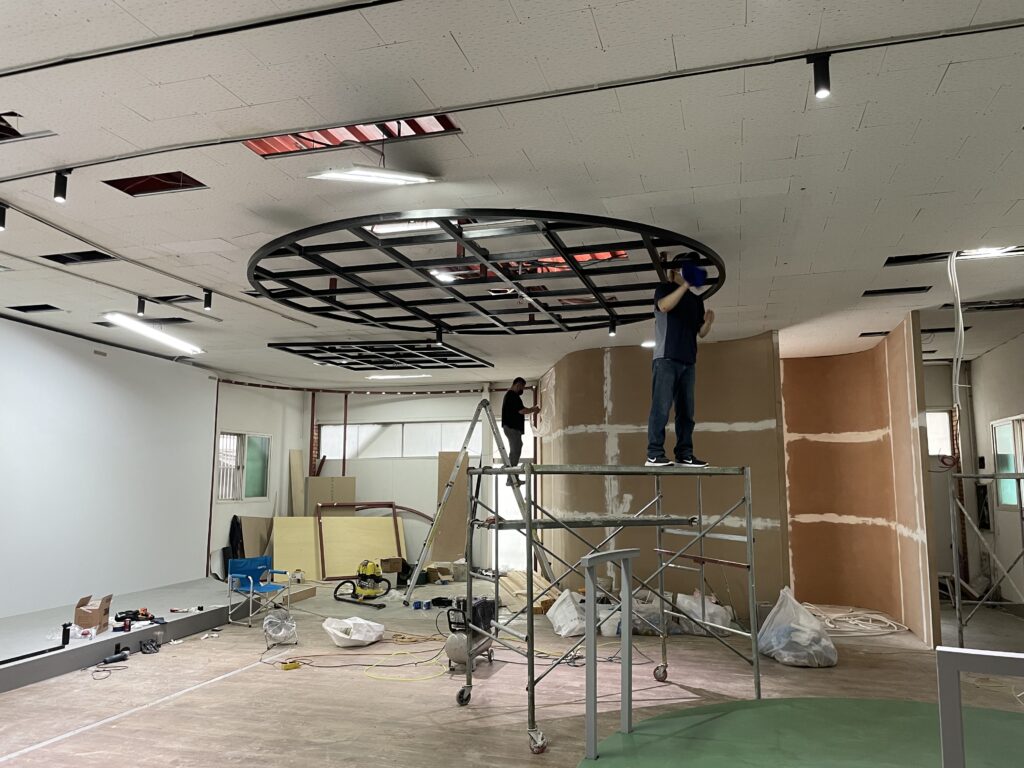

디자인 원형 그리드 작업
완성된 원형 그리드에 방청 및 마감 페인트 작업 중
디지인 스퀘어드 그리드 작업

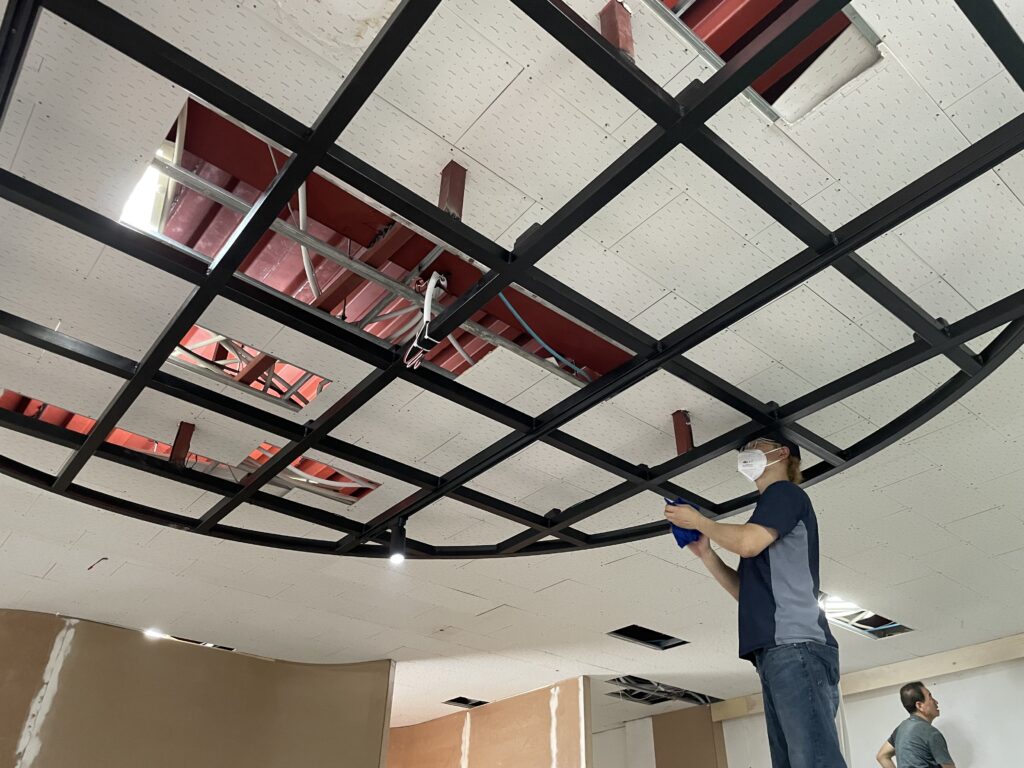

원형 그리드와 비대칭을 구성하기 위해 디지인된 사각 그리드를 제작하여 설치 중

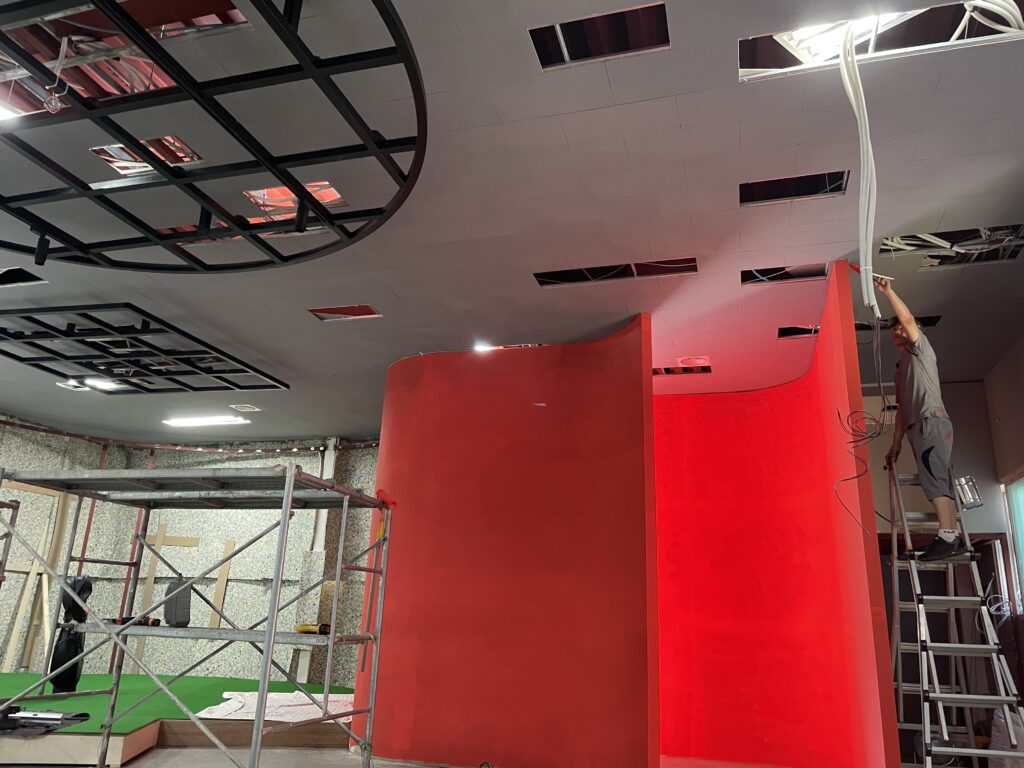

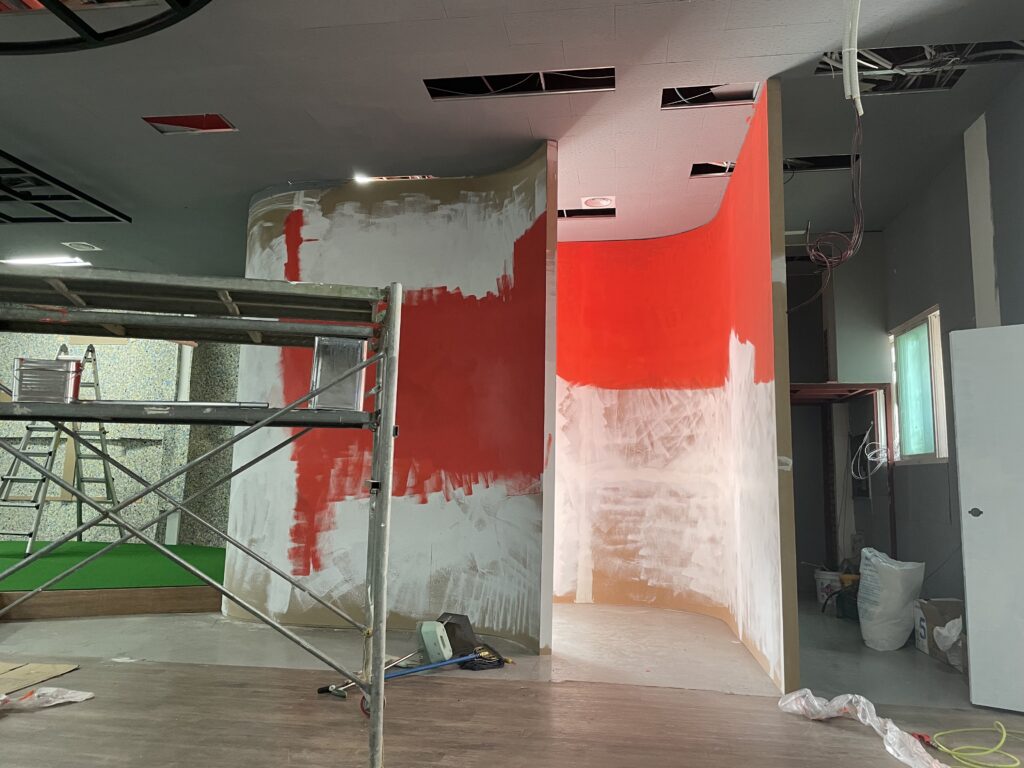

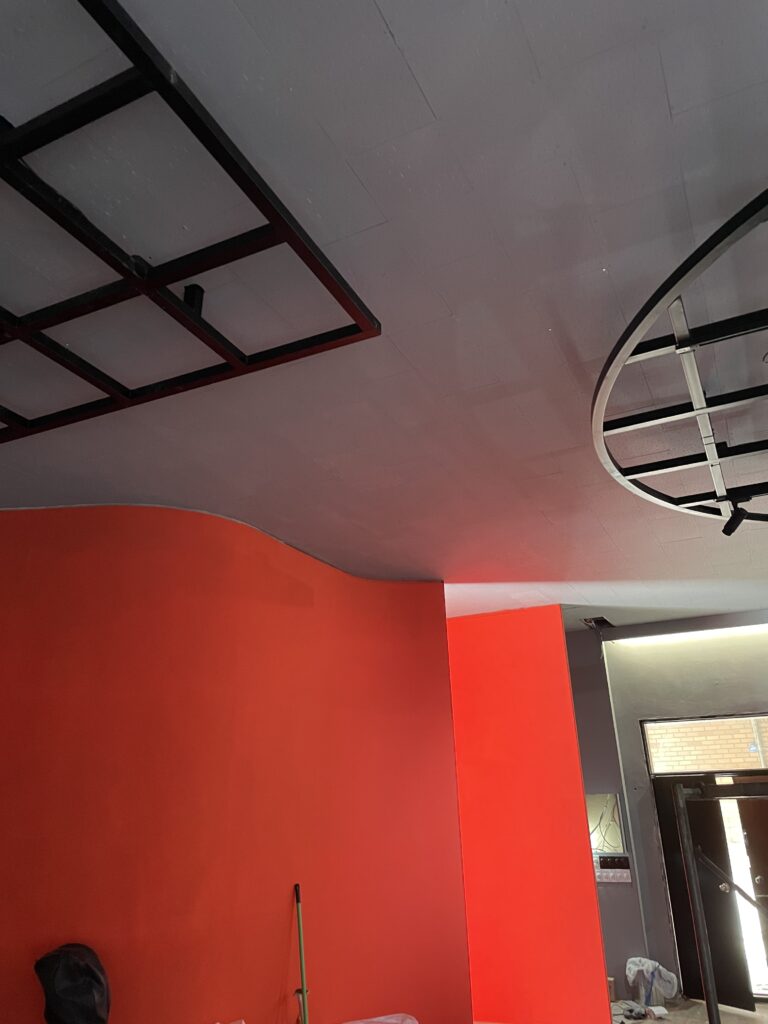

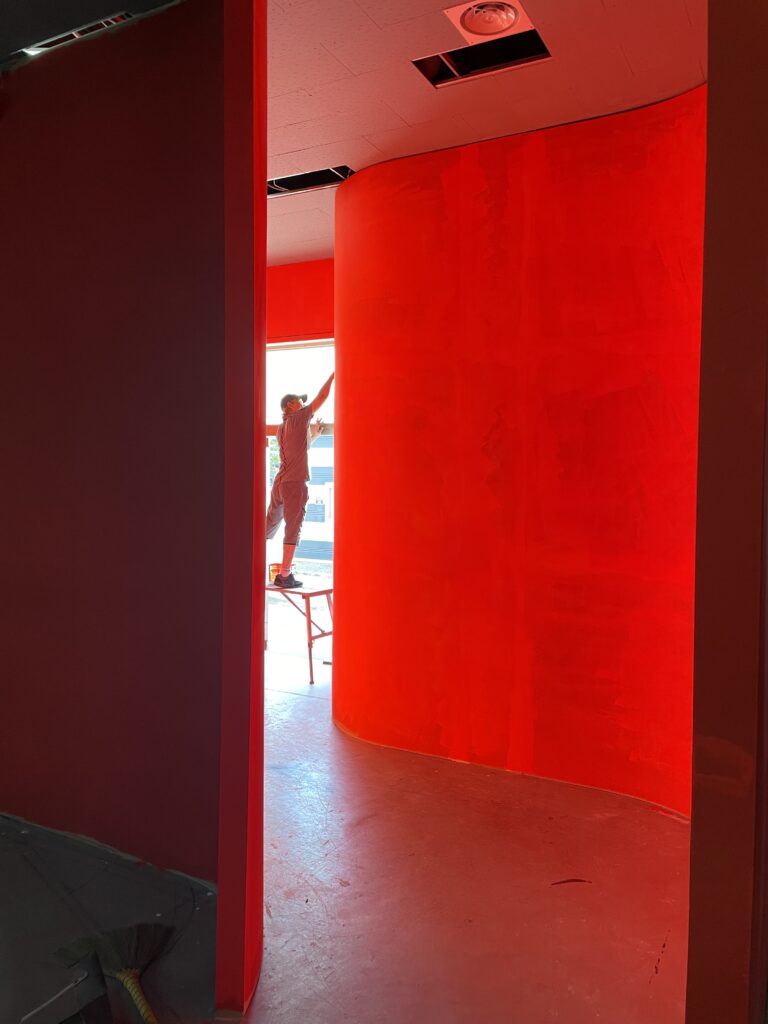

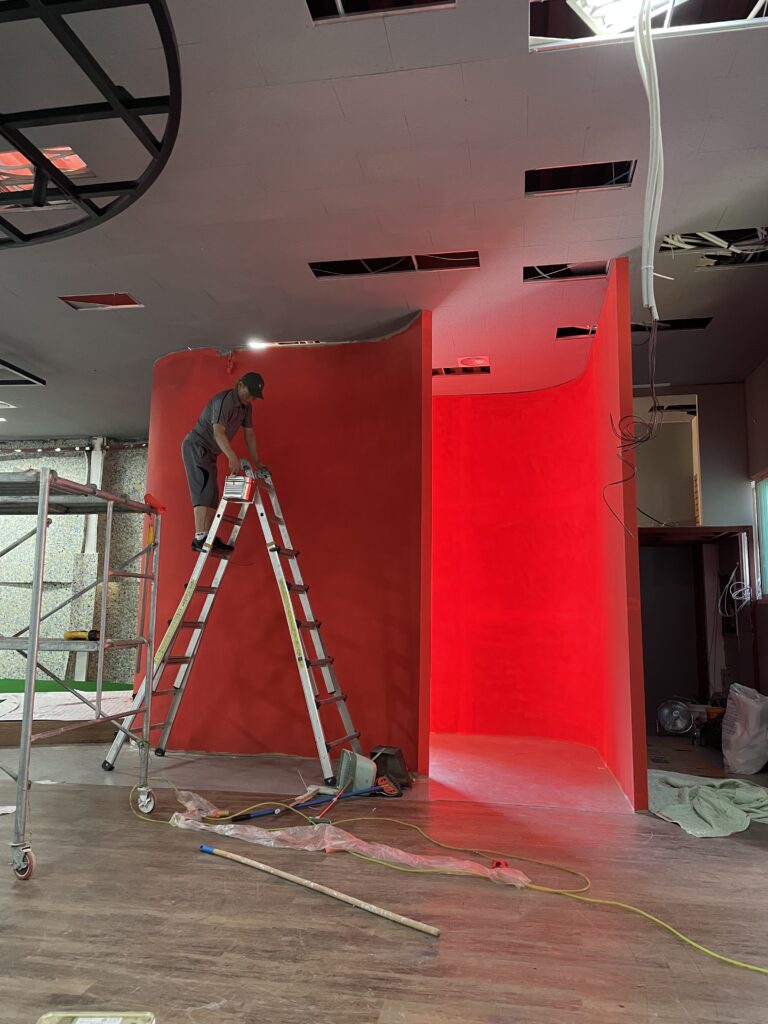

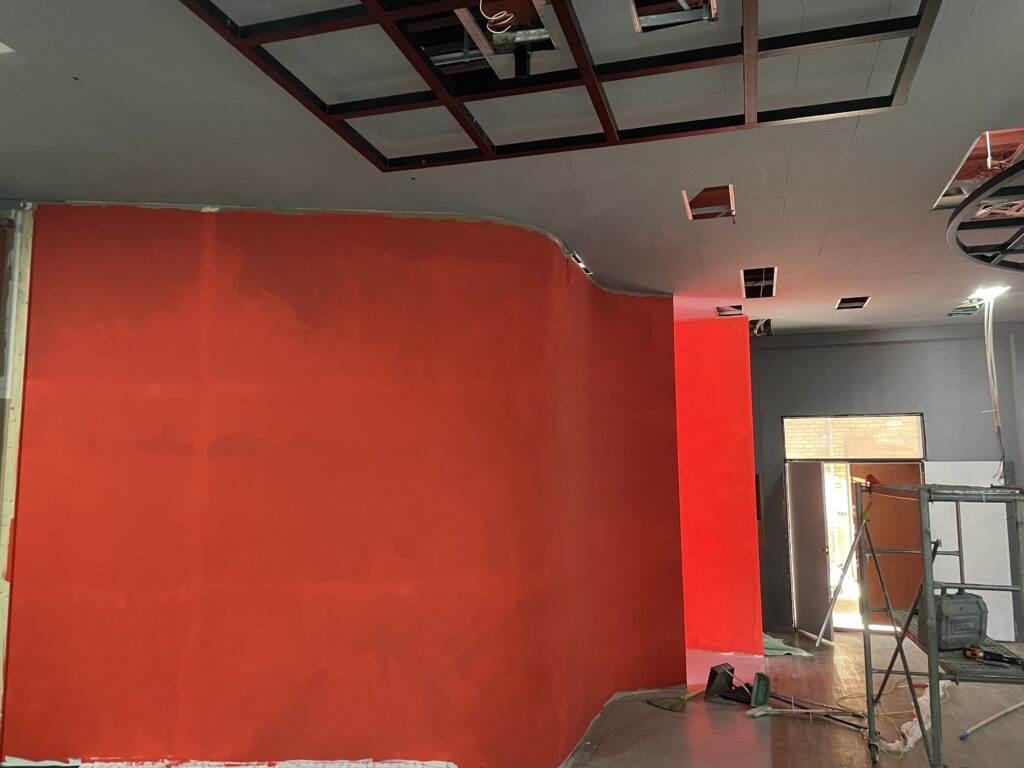

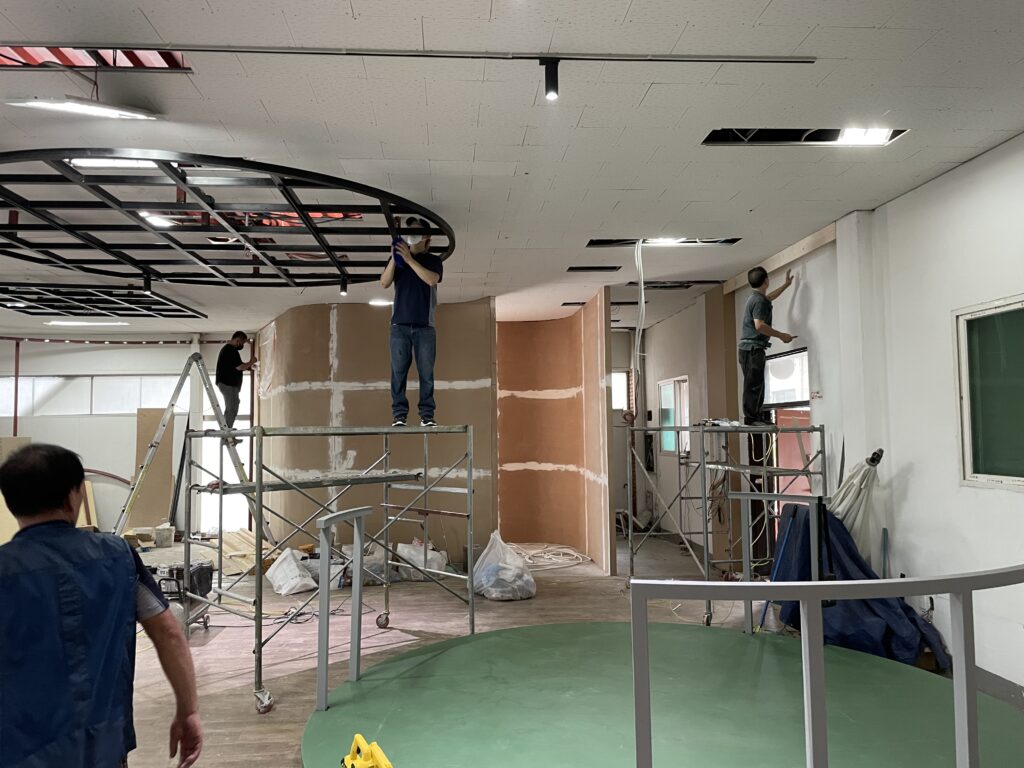

입구 굴곡 터널 작업
발주자의 의도
발주자는 입구에 들어설때 실내의 전면이 보이는 것에 대해 고민 중이었다.
미지의 세계 혹은 동화 속으로 (또 다른 세상으로의 통로) 느낌을 주기 위해 강렬한 불빛 효과의 조명과 굴곡면을 활용한 몽환적인 디자인을 하였고 후면에 오피스와 휴게실을 설치 하였다.

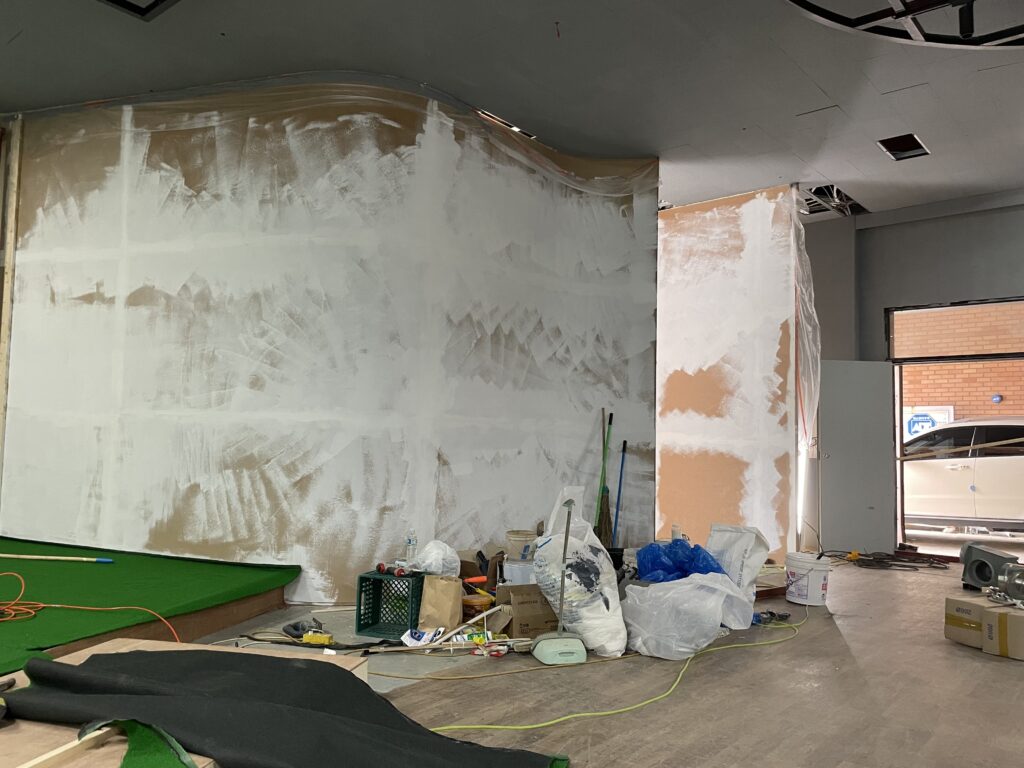

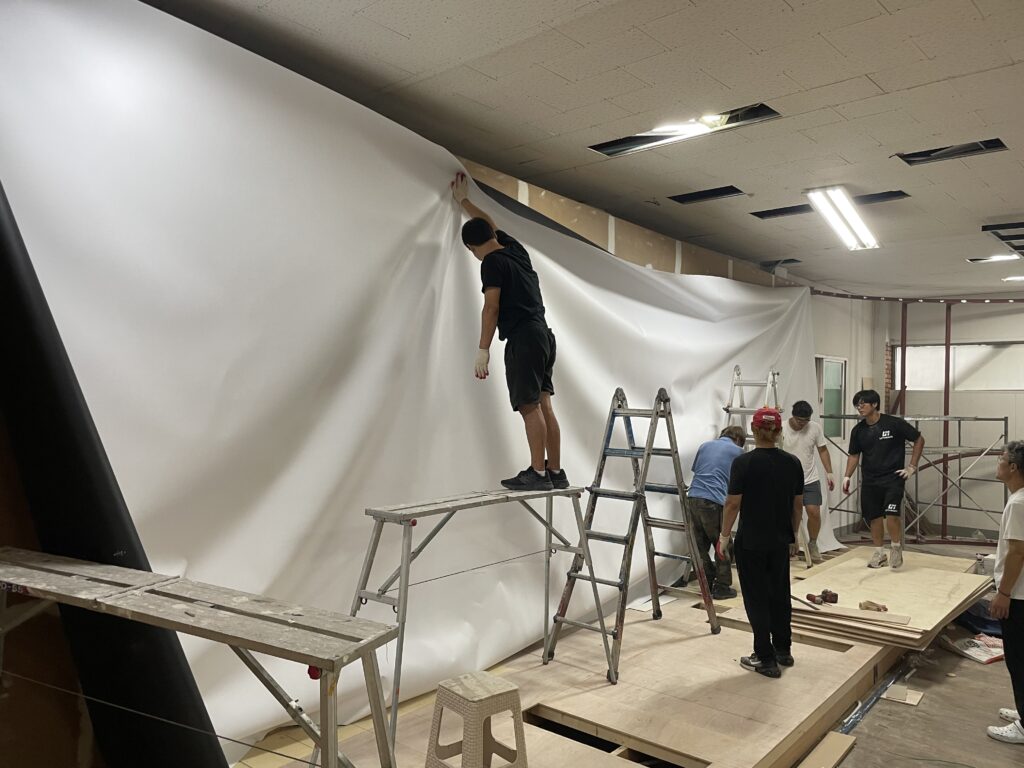

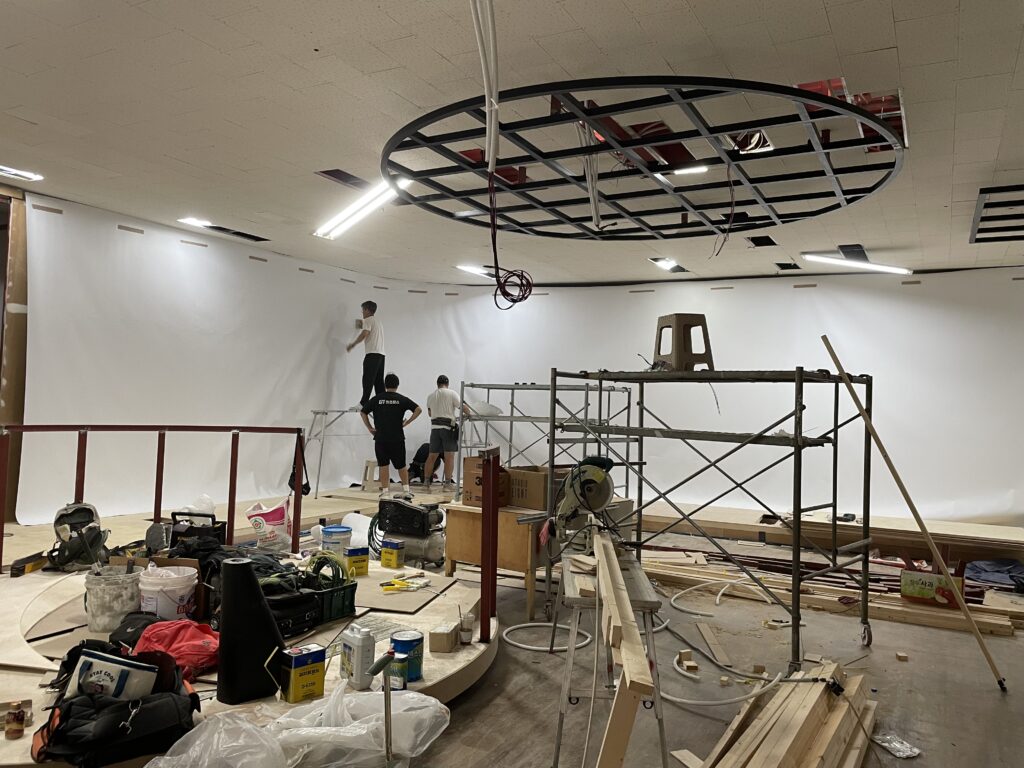

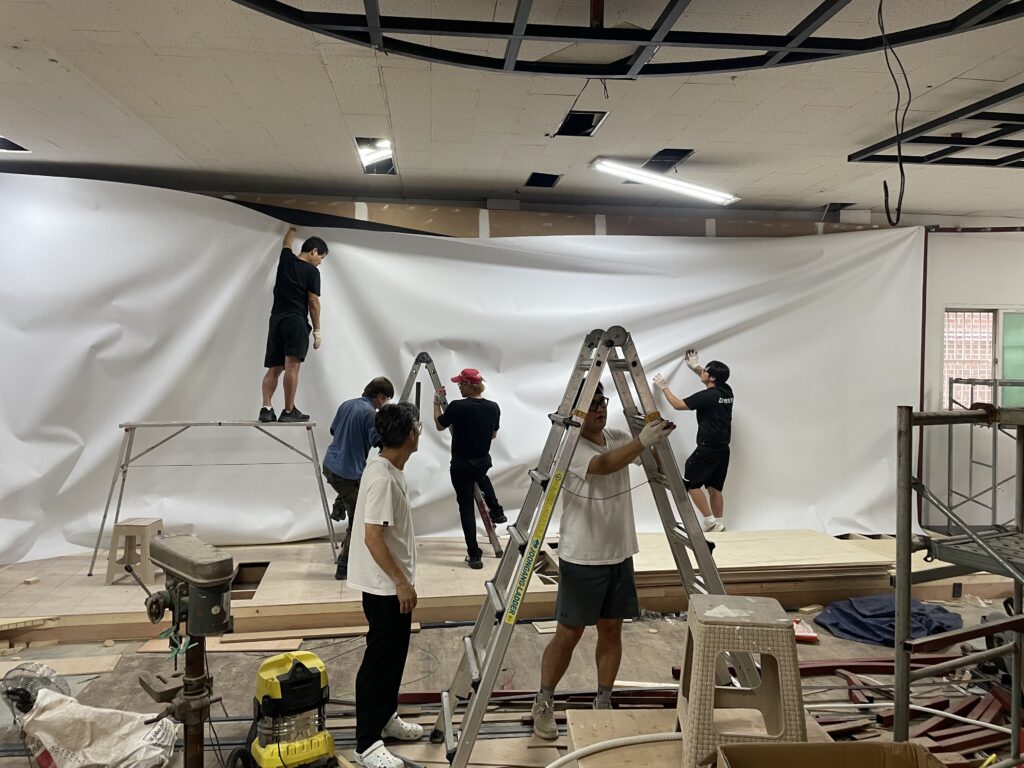

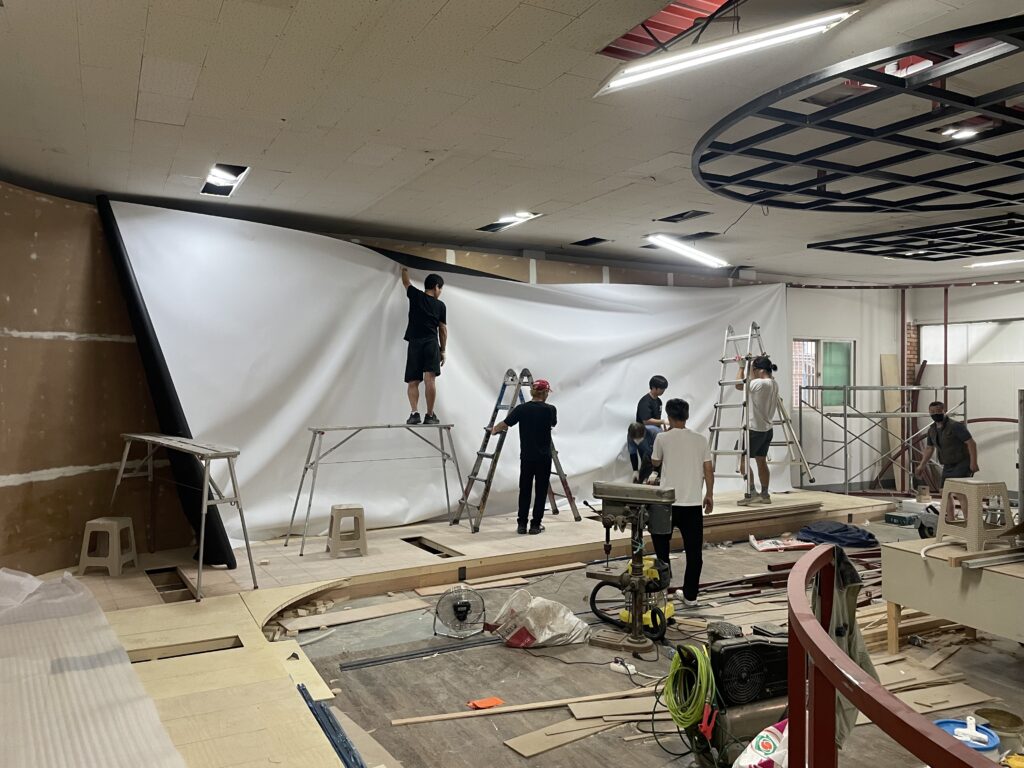

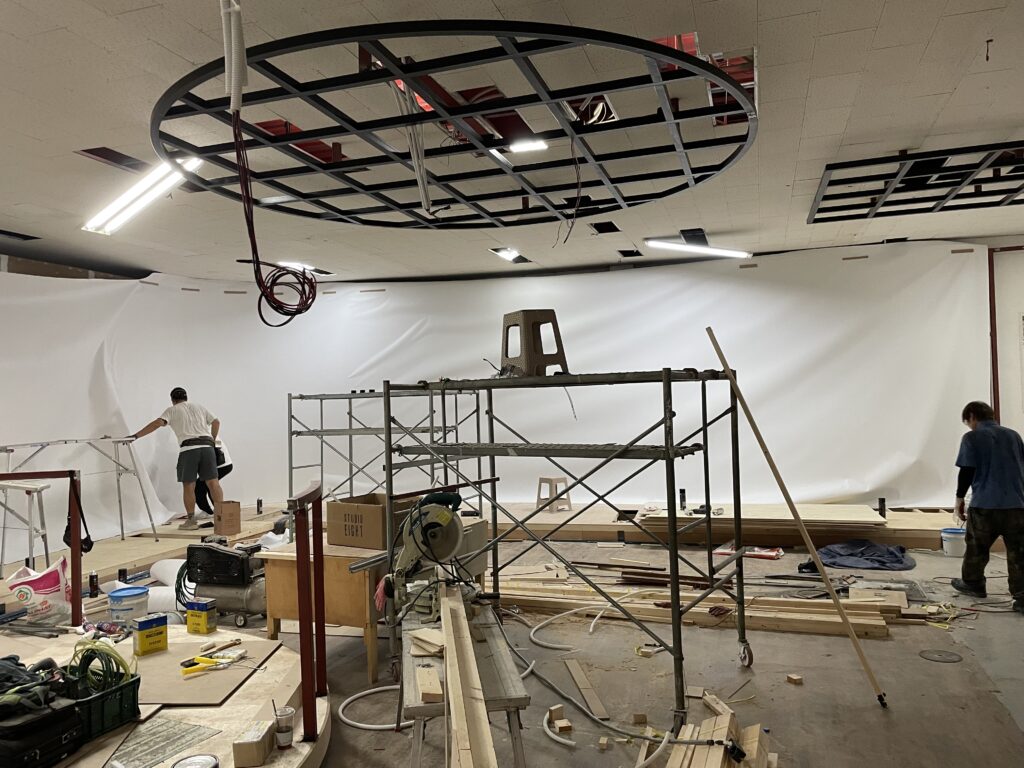

벽부 스크린 설치 작업
스크린의 끊어짐이나 제단면이 노출되지 않기 위해서는 스크린 원단은 그대로 한번에 부착해야 했다.
하지만 그 무게가 약 200kg 에 육박하여 많은 인원이 동원 되었고 스크린 원단에 스며들거나 오염 및 이염 방지를 위해 특수 제품을 사용하여 주름 없이 평평하게 설치 하였다.

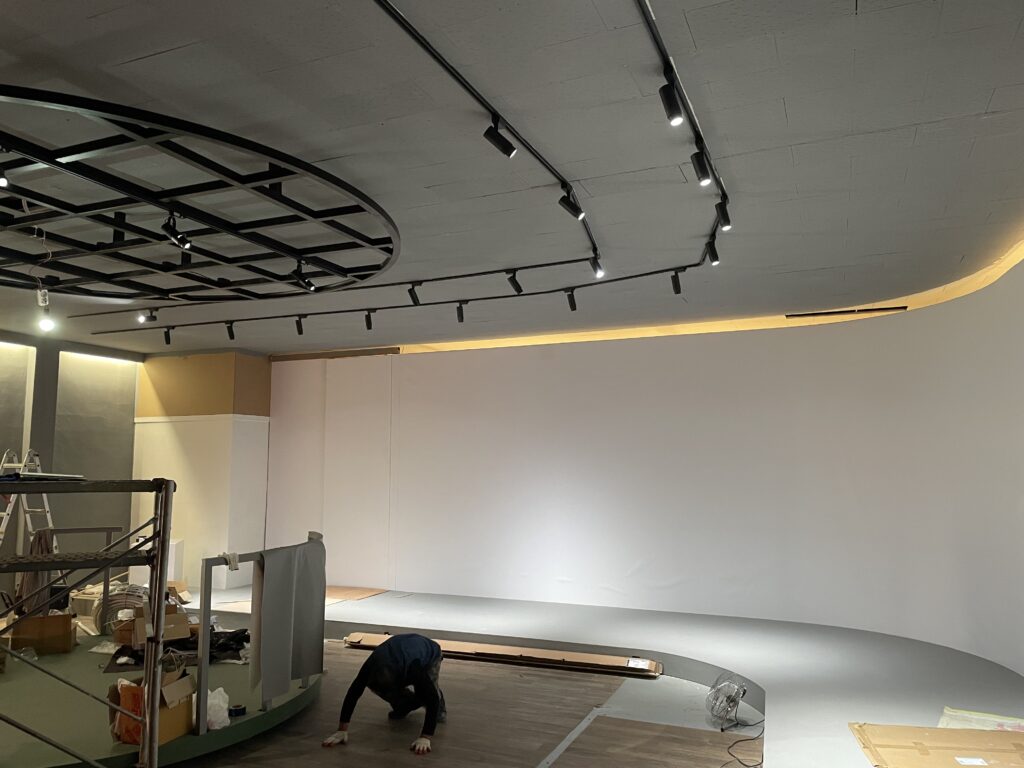

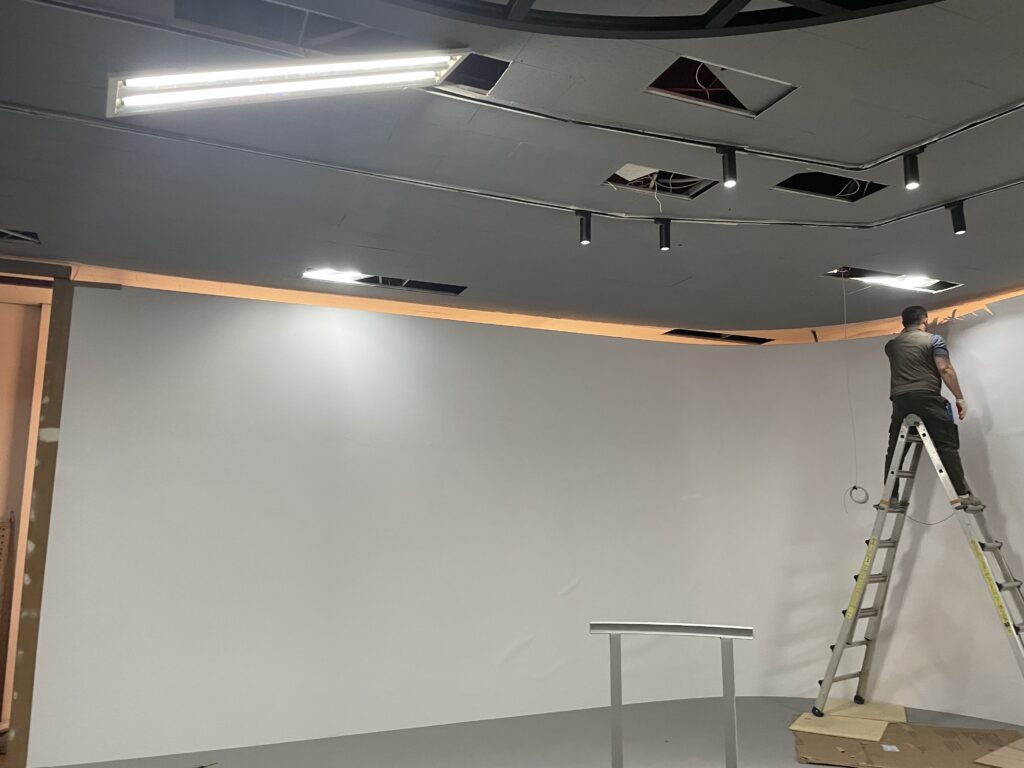

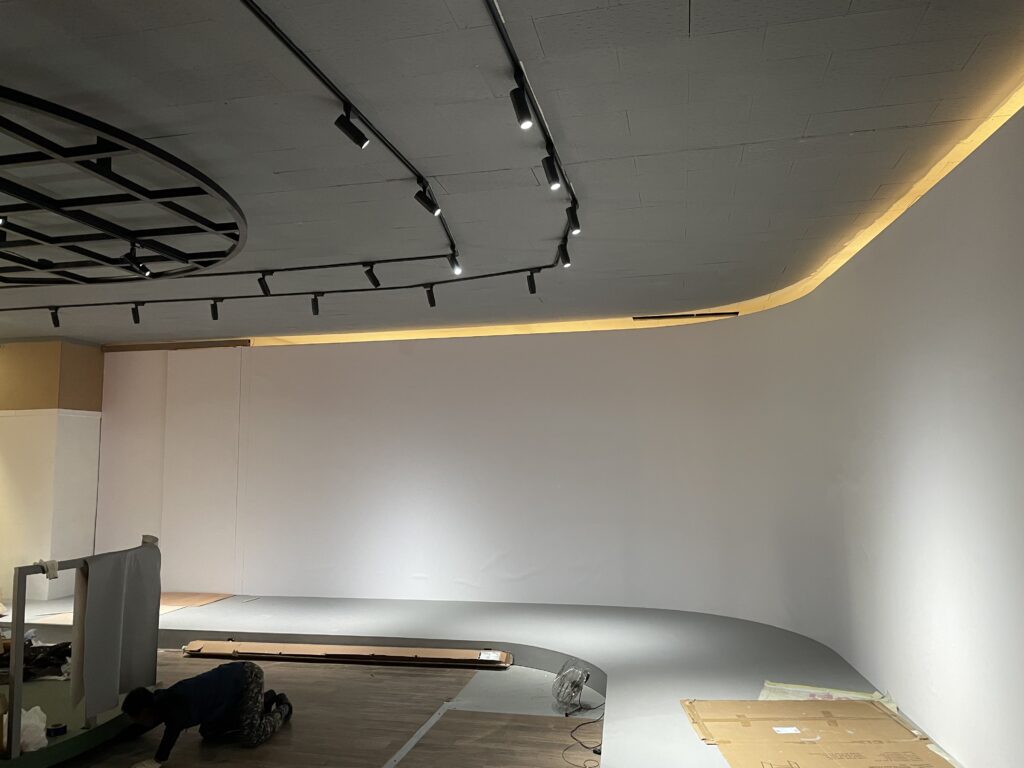

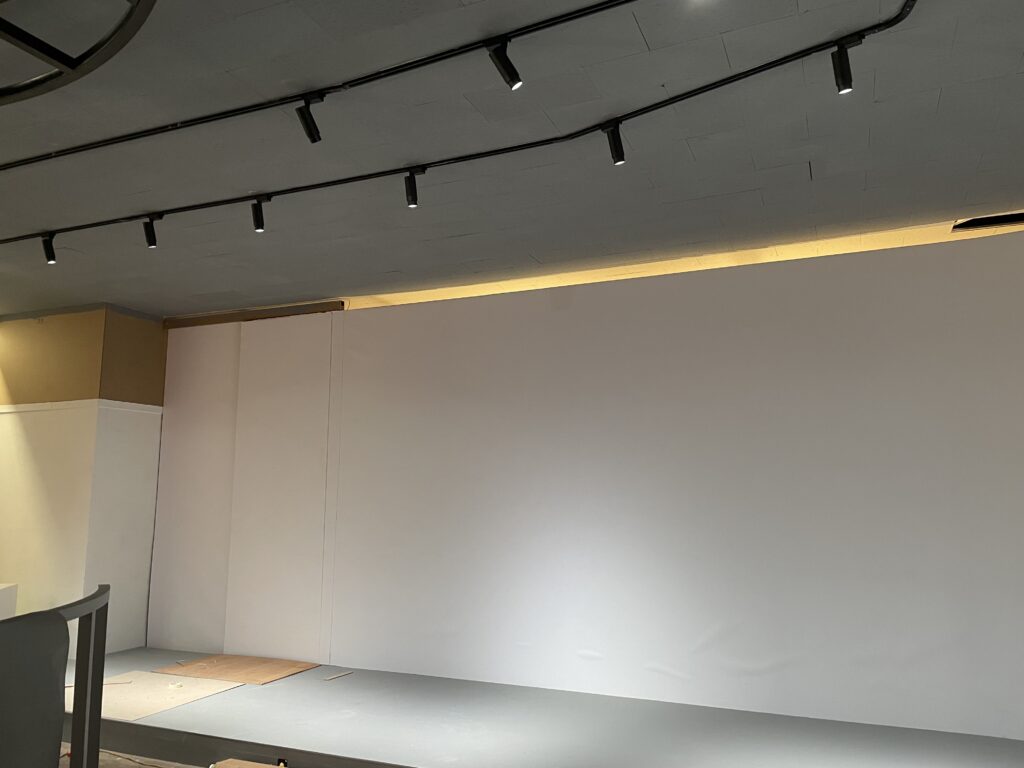

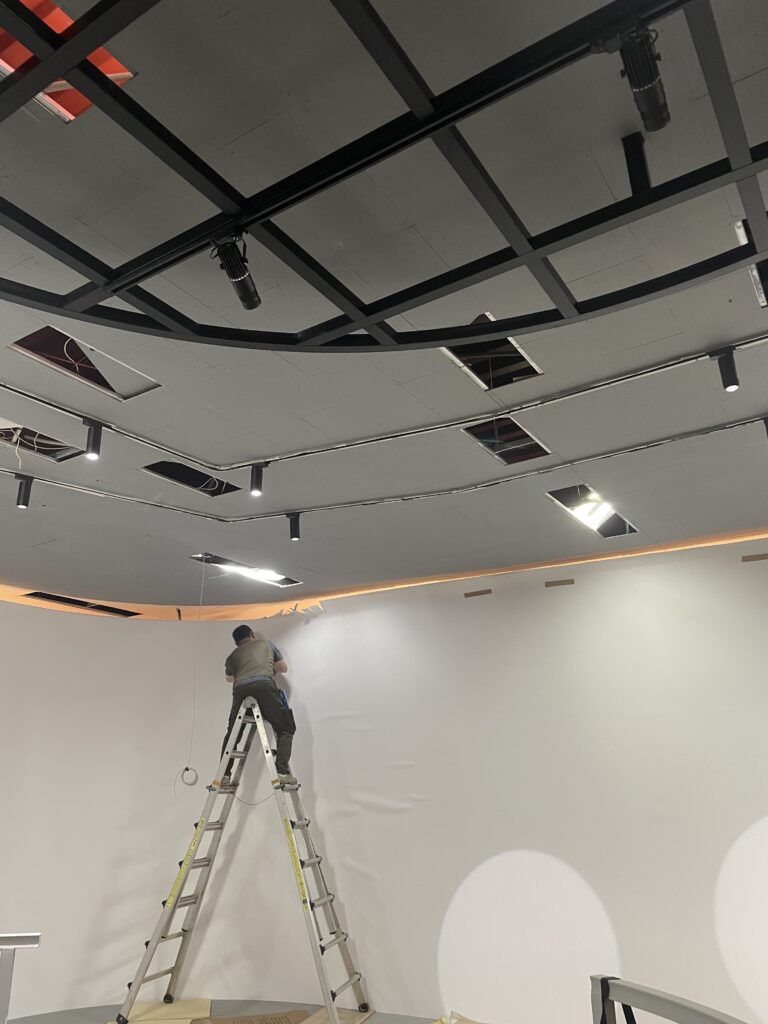

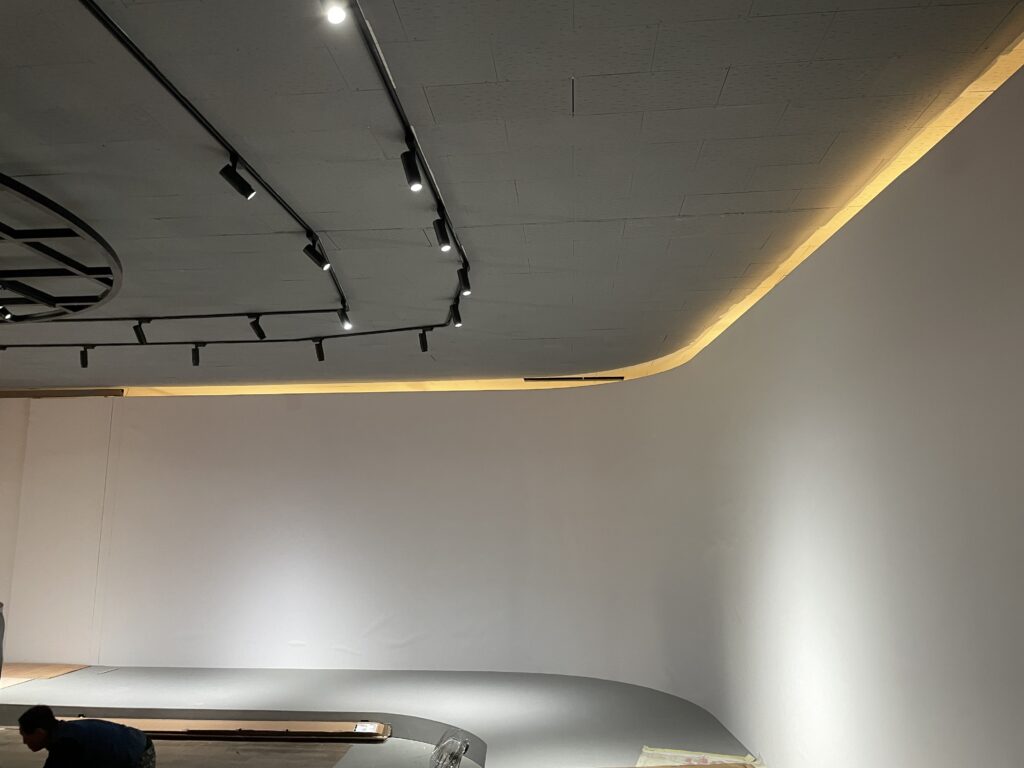

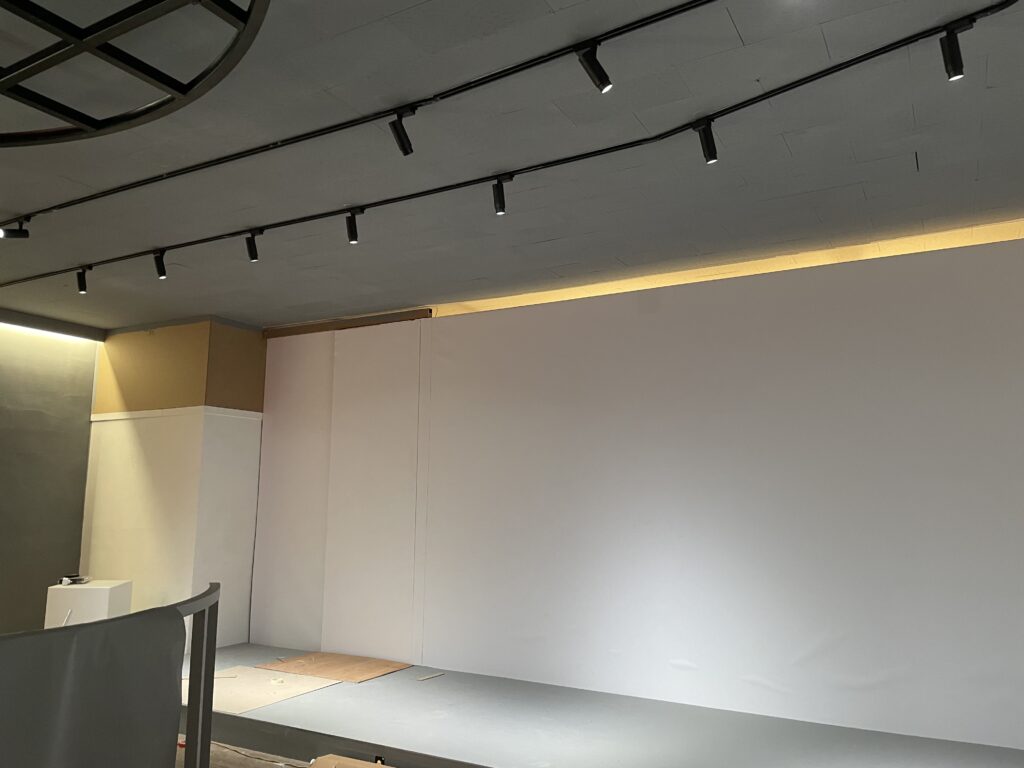

기본 실내 및 특수조명 설치 작업
외부 제작팀의 다양한 특수 조명 및 장비를 이동 설치하여 사용할 수 있도록 특수 도료로 코팅을 하고 줌라이트 및 워쉬 조명을 설치 하였다.

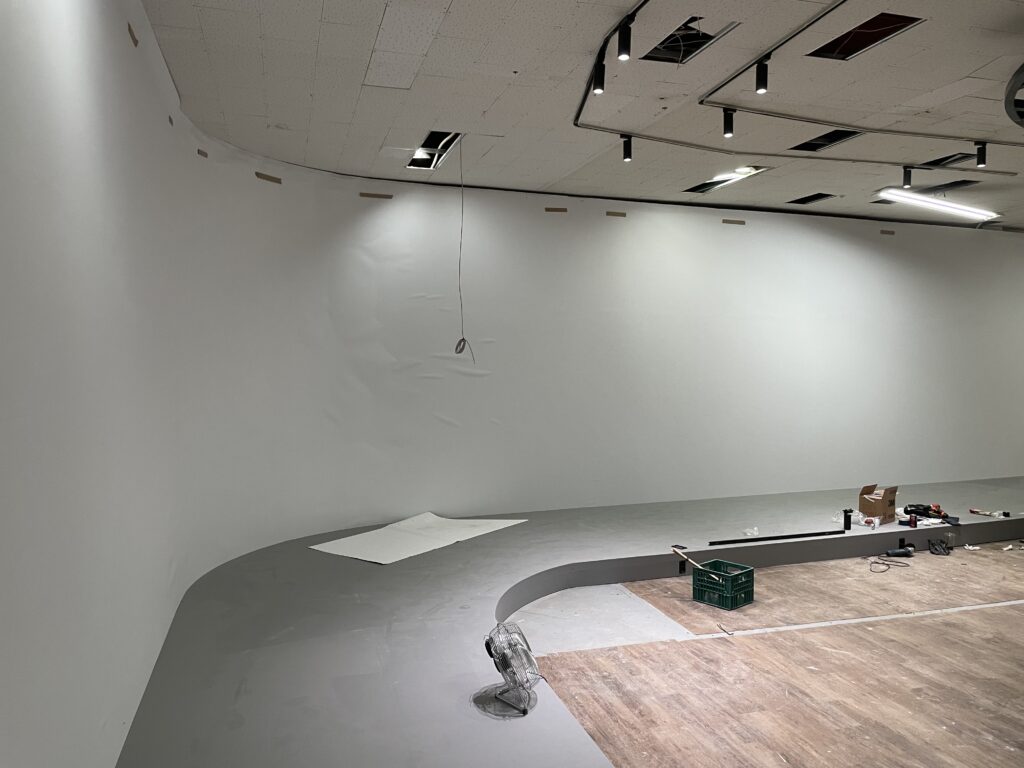

바닥 마감 작업
걸음 소리 등의 실내 노이즈를 대비하여 방진 방음용 마감재로 설치 중

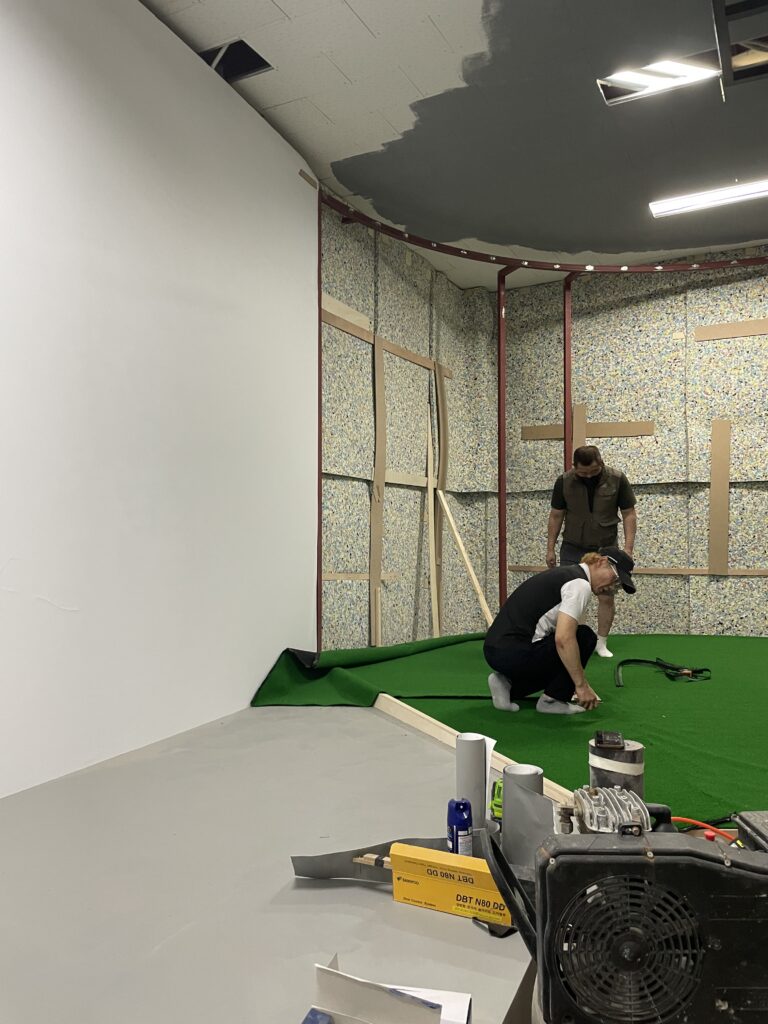

스크린 골프 색터

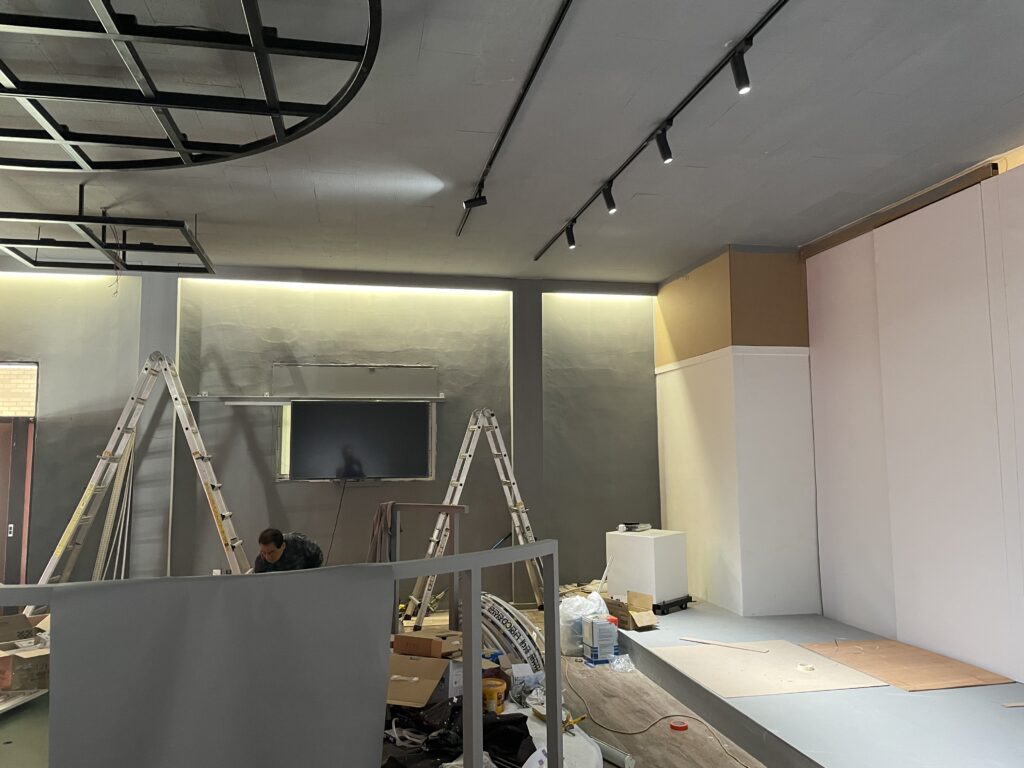

완성
실내에 조도를 낮게하고 빔프로젝터 또는 LED display 등을 사용하기 때문에 그레이 컬러를 사용하였다.
그리드는 전형적인 블랙 컬러이며, 조명 또한 동일한 컬러이다.
사진에는 누락 되었지만 연출 편집용 데스크를 원형으로 제작하고 무진동 바퀴를 달아 자유자제로 이동하며 사용할 수 있게 하였다.
